Радиусы окружностей вершин
Эти радиусы определяются из условия получения необходимого радиального зазора с в зубчатой передаче. Этот зазор обычно принимают равным
с = с*m, c*= 0,25.
По рис. 4.5 можно записать
В ГОСТ 16532-70 на расчет геометрии зубчатой передачи радиусы окружностей вершин определяются через коэффициенты уравнительного смещения Δy:
где
,a у – коэффициент воспринимаемого смещения, равный
здесь ут – воспринимаемое смещение, равное наименьшему расстоянию между делительными окружностями колёс зубчатой передачи.

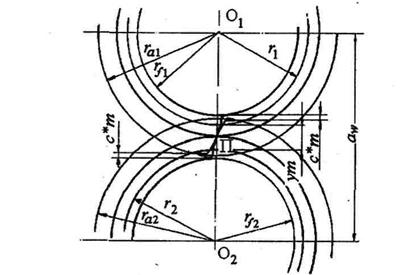

Рис. 4.5. К определению радиуса окружности вершин
Для нулевых передач
(4.19)
а для передач без смещения (х1,2 = 0)
(4.20)
