Последовательность расчета
Выбор сечения ремня.Сечение ремня выбирают по величине вращающего момента на малом шкиве по ГОСТ 1284.68 – 89 (рис. 6.2,
табл. 6.4 и 6.5).
Таблица 6.4
| Обозначение сечения ремня | Вращающий момент на малом шкиве, Н·м | Минимальный диаметр малого шкива, мм |
| Клиновые ремни по ГОСТ 1284.1 – 80 | ||
| 0 (Z) | менее 30 | |
| А (A) | 15 … 60 | |
| Б (B) | 50 … 150 | |
| В (С) | 120 … 600 | |
| Г (D) | 450 …2400 | |
| Д (E) | 1600 … 6000 |
Таблица 6.5
| Обозначение сечения ремня | D1, мм, не менее | lp, мм | W, мм | T0, мм | A, мм2 | Lр, мм | DL, мм | Масса одного метра, кг |
| 0 (Z) | 8,5 | 400-2500 | 0,06 | |||||
| A (A) | 11,0 | 500-4000 | 0,1 | |||||
| Б (B) | 14,0 | 800-6300 | 0,18 | |||||
| B (С) | 19,0 | 1800-10000 | 0,3 | |||||
| Г (D) | 3150-14000 | 0,6 | ||||||
| Д (E) | 23,5 | 4500-18000 | 0,9 | |||||
|

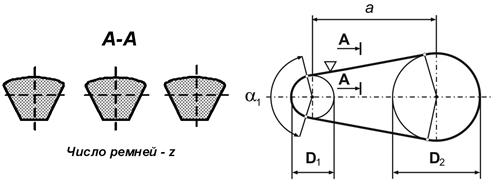

Рис. 6.2. Схема клиноременной передачи
Расчет диаметров шкивов. Расчетный диаметр Dp1 малого шкива определяют по эмпирической формуле
,
где T1 дано в H×мм.
По найденному значению подбирают диаметр шкива D1, мм из стандартного ряда по ГОСТ 17383–73: 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 315; 355; 400; 450; 500; 560; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000.
Расчетный диаметр ведомого шкива Dp2, мм, определяют с учетом относительного скольжения ремня e:
Dp2 = D1 × i1 × (1–e),
где i1 – принятое ранее передаточное отношение клиноременной передачи.
Для клиноременных передач рекомендуемое значение e= 0,015.
Расчетный диаметр ведомого шкива Dp2 округляют до стандартного значения.
Уточнение передаточного отношения клиноременной передачи
i1ф = D2/[D1×(1–e)] ,
где i1ф – фактическое передаточное отношение клиноременной передачи.
При этом частота вращения ведомого вала n¢2 = n1 / i1ф. Расхождение с тем, что было получено по первоначальному расчету,
∆n2 =[(n¢2 – n2)/n2]×100%.
Допускается расхождение, ∆n2 не должно превышать 3 %.
Предварительное определение межосевого расстояния. Расчетное межосевое расстояние ap должно находиться в интервале:
amin £ ap £ amax.
Минимальное и максимальное значения межосевого расстояния ременной передачи:
amin = 0,55×(D1 + D2) + T0; amax = 2×(D1 + D2),
где T0 — высота сечения ремня (табл. 6.5).
Расчет и выбор длины ремня. Расчетная длина ремня
.
Расчетную длину ремня округляют до стандартного значения L.
Стандартные длины L, мм, клиновых ремней: 400; 500; 560; 630; 710; 800; 900; 1000; 1120; 1400; 1600; 1800; 2000; 2500; 2800; 3150; 4000; 4500; 5000; 5600; 6300; 7100; 8000; 9000; 10000; 11200; 12500; 14000; 16000; 18000.
Уточнение межосевого расстояния. Межосевое расстояние уточняют с выбранной из значений стандарта длиной ремня L по формуле
.
При монтаже передачи необходимо обеспечить возможность уменьшения межосевого расстояния на 0,01L для облегчения надевания ремня на шкивы и увеличения его на 0,025L для обеспечения натяжения ремней и компенсации их износа. Угол обхвата меньшего шкива
.
Коэффициент режима работы Cр, учитывающий условия эксплуатации передачи, выбирают по табл. 6.6.
Коэффициент Сa, учитывающий влияние угла обхвата
.
Коэффициент СZ, учитывающий число ремней в передаче, определяется следующим образом:
| Число ремней Z | 2 – 3 | 4 – 6 | Свыше 6 |
| Коэффициент CZ | 0,95 | 0,9 | 0,85 |
Коэффициент CL для клиновых ремней, учитывающий влияние длины ремня, выбирают по табл. 6.7 (ГОСТ 1284.68 – 89).
Таблица 6.6
| Режим работы, кратковременная нагрузка, в процентах от номинальной | Типы машин | Cp при числе смен | ||
| Легкий, 120 | Конвейеры ленточные, насосы и компрессоры центробежные, токарные и шлифовальные станки | 1,0 | 1,1 | 1,4 |
| Средний, 150 | Конвейеры цепные, элеваторы, компрессоры и насосы поршневые, станки фрезерные, пилы дисковые | 1,1 | 1,2 | 1,5 |
| Тяжелый, 200 | Конвейеры скребковые, шнеки, станки строгальные и долбежные, высадочные прессы, машины для брекетирования кормов, деревообрабатывающие станки | 1,2 | 1,3 | 1,6 |
| Очень тяжелый, 300 | Подъемники, элеваторы, молоты, дробилки, лесопильные рамы | 1,3 | 1,5 | 1,7 |
Таблица 6.7
| Lp, мм | Сечение ремня | |||||
| 0 (Z) | А (A) | Б (В) | В (С) | Г (D) | Д (E) | |
| Коэффициент CL | ||||||
| 0,79 | ||||||
| 0,81 | ||||||
| 0,82 | 0,79 | |||||
| 0,86 | 0,83 | |||||
| 0,92 | 0,87 | 0,82 | ||||
| 0,95 | 0,90 | 0,85 | ||||
| 0,98 | 0,93 | 0,88 | ||||
| 1,03 | 0,98 | 0,92 | ||||
| 1,06 | 1,01 | 0,95 | 0,86 | |||
| 1,08 | 1,03 | 0,98 | 0,88 | |||
| 1,10 | 1,06 | 1,00 | 0,91 | |||
| 1,30 | 1,09 | 1,03 | 0,93 | |||
| - | 1,11 | 1,05 | 0,95 | |||
| - | 1,13 | 1,07 | 0,97 | 0,86 | ||
| - | 1,2 | 1,13 | 1,02 | 0,91 | ||
| - | - | 1,17 | 1,06 | 0,95 | ||
| - | - | 1,19 | 1,08 | 0,97 | 0,96 | |
| - | - | 1,23 | 1,12 | 1,01 | 0,97 |
Число ремней в передаче
где P = P¢ – передаваемая мощность передачи, кВт; P0 — номинальная мощность, кВт, передаваемая одним клиновым ремнем, по ГОСТ 1284.3-96 (табл. 6.8) в зависимости от окружной скорости, определяем из выражения
.
Натяжение ветви клинового ремня
где q – коэффициент, учитывающий влияние центробежных сил, Н×с2 / м2, значения которого приведены в табл. 6.9.
Давление на валы
.
Ширина шкива Вш = (Z – 1) × e + 2×f, где размеры e и f приведены в табл. 6.10.
Таблица 6.8
Допустимая мощность Р0, которую передаёт один клиновой ремень
нормального сечения
| Сечение ремня |  , мм
|  при скорости ремня  , м/с
| ||||||
| О(Z) | 0,31 | 0,49 | 0,82 | 1,03 | 1,11 | – | – | |
| 0,37 | 9,56 | 0,95 | 1,22 | 1,37 | 1,40 | – | ||
| 0,40 | 0,62 | 1,07 | 1,41 | 1,60 | 1,65 | – | ||
| 0,44 | 0,67 | 1,16 | 1,56 | 1,73 | 1,90 | 1,85 | ||
| 0,46 | 0,70 | 1,24 | 1,67 | 1,97 | 2,10 | 2,04 | ||
| 0,48 | 0,78 | 1,32 | 1,80 | 2,12 | 2,30 | 2,28 | ||
| А(А) | 0,56 | 0,84 | 1,39 | 1,75 | 1,88 | – | – | |
| 0,62 | 0,95 | 1,60 | 2,07 | 2,31 | 2,29 | – | ||
| 0,70 | 1,05 | 1,82 | 2,39 | 2,74 | 2,82 | 2,50 | ||
| 0,74 | 1,15 | 2,00 | 2,66 | 3,10 | 3,27 | 3,14 | ||
| 0,80 | 1,23 | 2,18 | 2,91 | 3,44 | 3,70 | 3,64 | ||
| 0,85 | 1,32 | 2,35 | 3,20 | 3,80 | 4,12 | 4,16 | ||
| 0,88 | 1,38 | 2,47 | 3,39 | 4,05 | 4,47 | 4,56 | ||
| Б(В) | 0,82 | 1,39 | 2,26 | 2,80 | – | – | – | |
| 1,07 | 1,61 | 2,70 | 3,45 | 3,83 | – | – | ||
| 1,20 | 1,83 | 3,15 | 4,13 | 4,74 | 4,88 | 4,47 | ||
| 1,30 | 2,01 | 3,51 | 4,66 | 5,44 | 5,76 | 5,53 | ||
| 1,40 | 2,15 | 3,79 | 5,08 | 6,00 | 6,43 | 6,38 | ||
| 1,47 | 2,26 | 4,05 | 5,45 | 6,50 | 7,05 | 7,15 | ||
| 1,54 | 2,39 | 4,29 | 5,85 | 7,00 | 7,70 | 7,90 | ||
| 1,57 | 2,50 | 4,50 | 6,15 | 7,40 | 8,20 | 8,50 | ||
| В(С) | ||||||||
| 1,85 | 2,77 | 4,59 | 5,80 | 6,33 | – | |||
| 2,08 | 3,15 | 5,25 | 6,95 | 7,86 | 7,95 | |||
| 2,28 | 3,48 | 6,02 | 7,94 | 9,18 | 9,60 | |||
| 2,46 | 3,78 | 6,63 | 8,86 | 10,4 | 11,1 | |||
| 2,63 | 4,07 | 7,19 | 9,71 | 11,5 | 12,5 | |||
| 2,76 | 4,32 | 7,70 | 10,5 | 12,6 | 13,8 | |||
| 2,89 | 4,54 | 8,10 | 11,1 | 13,3 | 15,0 | |||
| 3,00 | 4,70 | 8,50 | 11,7 | 14,2 | 15,9 |
Продолжение табл. 6.8
| Г(D) | 4,46 | 6,74 | 11,4 | 14,8 | 16,8 | 17,1 | ||
| 4,94 | 7,54 | 13,0 | 17,2 | 20,0 | 21,1 | |||
| 5,36 | 8,24 | 14,4 | 19,3 | 22,8 | 24,6 | |||
| 5,70 | 8,80 | 15,5 | 21,0 | 25,0 | 27,5 | |||
| 5,90 | 9,24 | 16,6 | 22,5 | 27,0 | 29,8 | |||
| 6,30 | 9,75 | 17,9 | 24,1 | 29,2 | 32,5 | |||
| 6,56 | 10,3 | 18,6 | 25,5 | 31,0 | 34,9 | |||
| 6,82 | 10,7 | 19,4 | 26,8 | 32,6 | 37,0 | |||
| Д(Е) | 6,84 | 10,4 | 17,2 | 23,5 | 27,1 | 28,2 | ||
| 7,45 | 11,4 | 19,9 | 26,5 | 31,1 | 33,3 | |||
| 8,02 | 12,4 | 21,8 | 29,4 | 34,9 | 38,0 | |||
| 8,53 | 13,2 | 23,5 | 31,9 | 38,3 | 43,2 | |||
| 9,00 | 14,0 | 25,0 | 34,2 | 41,3 | 46,1 | |||
| 9,30 | 14,6 | 26,0 | 36,2 | 43,8 | 48,4 |
Таблица 6.9
| Сечение ремня | 0 (Z) | А (A) | Б (B) | В (С) | Г (D) | Д (E) |
| Коэффициент q | 0,06 | 0,1 | 0,18 | 0,3 | 0,6 | 0,9 |
Таблица 6.10
| Сечение ремня | Размеры канавок, мм | ||||
| lp | h | h0 | f | e | |
| 0 (Z) | 8,5 | 7,0 | 2,5 | 8,0 | 12,0 |
| А (A) | 11,0 | 8,7 | 3,3 | 10,0 | 15,0 |
| Б (B) | 14,0 | 10,8 | 4,2 | 12,5 | 19,0 |
| В (С) | 19,0 | 14,3 | 5,7 | 17,0 | 25,5 |
| Г (D) | 27,0 | 19,0 | 8,1 | 24,0 | 37,0 |
| Д (E) | 32,0 | 23,4 | 9,6 | 29,0 | 41,5 |
|
