Визначення розрахункового часу евакуації
Є три етапи евакуації. Перший етап - рух людей до найбільш віддаленої точки приміщення до евакуаційного виходу з нього. До таких приміщень належатьвиробничі цехи і майстерні, класи і аудиторіїнавчальних закладів тощо.
Другий етап – рух людей по евакуаційних виходах з приміщень до виходів на вулицю. Такий рух відбувається по коридорах, проходах і фойє до сходів і по сходах через вестибюль назовні (рис. 13.3).
Третій етап - рух людей від виходу з будинку і розсіювання їх на території підприємства.
Розрахунковий час евакуації (tр, хв.), треба визначати як суму часу руху людського потоку на окремих ділянках шляху за формулою
tр = t1 +t2 +t3 +……+tі
де t1 - час руху людського потоку на початковій ділянці, хв.; t2…….. tі – час руху людського потоку на кожній з наступних після першої ділянок шляху, хв.
Час руху людського потоку на першій ділянці шляху треба визначати за формулою:
t1= l1/ V1
де V1 – значення швидкості руху людського потоку по горизонтальному шляху на першій ділянці, визначається за табл.13.2., залежно від щільності D, м/хв
Щільність людського потоку D на першій ділянці шляху, завдовжки l1 та шириною δ1 , трещ визначати за формулою:
D 1 = (N1 х f)/(l1 х δ1)
де N - кількість людей на першій ділянці, чол.; f - середня площа горизонтальної проекції людини.

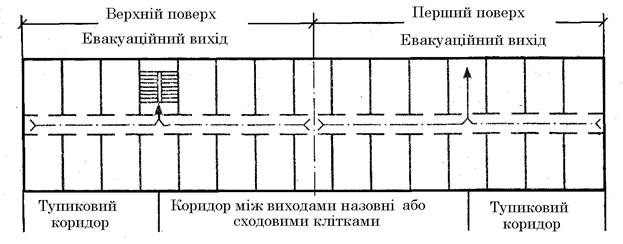

Рис. 13.3. Коридори для евакуації людей з приміщень
Значення швидкості людського потоку на наступних ділянках шляху приймається залежно від значення інтенсивності руху людського потоку V по кожній з цих ділянок, які треба визначити, у тому числі і для дверних прорізів за формулою:
qi = qi-1 • δi-1/ δ1
де qi, qi-1 -значення інтенсивності руху людського потоку на ділянках шляху, що розглядається, і попередній, м/хв; δi-1, δ1 - ширина розглянутої та попередньої 1-ої ділянок шляху, м
Таблиця 13.5. Межі вогнестійкості основних будівельних конструкцій за ступенем вогнестійкості будинків (за ДБН В.1.1-7-2002)
| Ступінь вогнестійкості будинків | Мінімальні межі вогнестійкості будівельних конструкцій (у хвилинах) і максимальної межі поширення вогню по них (см) | ||||||||
| Стіни | Колони | Сходові площадки, костури, сходи, балки, марші сходових кліток | Перекриття міжповерхові (у т.ч. горищні та над підвалами) | Елементи покриття | |||||
| Несучі та сходові клітки | самонесучі | Зовнішні ненесучі | Внутрішні ненесучі (перегородки) | Плити, настили, прогони | Балки, ферми, арки, рами | ||||
| І | REI 150 M0 | REI 75 M0 | E 30 M0 | EІ 30 M0 | R 150 M0 | R60 M0 | REI 60 M0 | RE З0 М0 | R 30 М0 |
| ІІ | REI 120 M0 | REI 60 M0 | E 15 M0 | El 15 M0 | R120 M0 | R60 M0 | REI 45 M0 | RE30 М0 | R30 M0 |
| ІІІ | REI 120 M0 | REI 60 M0 | Е 15, М0 Е 30, М1 | EІ 15 M1 | R120 M0 | R60 M0 | REI 45 M1 | не нормується | |
| IІІa | REI 60 M0 | REІ30 М0 | E 15 Ml | EІ 15 | R15 M0 | R60 M0 | REI 15 M0 | RE 15 М1 | RE 15 М0 |
| IIІб | REI 60 Ml | REI 30 M1 | E 15 М0 E 30, М1 | EІ 15 M1 | R60 M1 | R45 M0 | REI 45 M1 | RE 15, М0 RE 30 M1 | R45 М1 |
| IV | REI 30 M1 | REI 15 M1 | E 15 M1 | EІ 15 M1 | R30 M1 | R 15 M1 | REI 15 M1 | не нормується | |
| IVa | REI 30 M1 | REI 15 M1 | E 15 M2 | EІ 15 Ml | R 15 M0 | R 15 M0 | REI 15 M0 | RE15M2 | RE15 МО |
| V | Не нормується |
Примітка: 1. Будівельні конструкції класифікують за вогнестійкістю та здатністю поширювати вогонь.
2. Показником вогнестійкості є межа вогнестійкості конструкцій, що визначається часом (у хвилинах) від початку вогневого випробування за стандартним температурним режимом до настання одного з граничних станів конструкції: втрати несучої спроможності (R); втрати цілісності (Е); втрати теплоізолювальної спроможності (І).
3. Показником здатності будівельної конструкції поширювати вогонь є межа поширення вогню (М). За межею поширення вогню будівельні конструкції поділяються на три групи: М0 (межа поширення вогню дорівнює 0 см); МІ (М < 25 см - для горизонтальних конструкцій; М < 40 см - для вертикальних і похилих конструкцій); М2 (М > 25 см - для горизонтальних конструкцій; М > 40 см - для вертикальних і похилих конструкцій.
Значення інтенсивності руху людського потоку на першій ділянці шляху qi = q1 визначають за значенням D, знайденому за формулою (13.1).
Коли значення qi, визначене за формулою, менше або дорівнює значенню qmax, то час руху по ділянках шляху треба приймати за формулою:
ti= li/ Vi
При цьому значення qmax треба приймати, м/хв: для горизонтального шляху - 16,5; дверних прорізів - 19,6; сходів униз -16; сходів угору - 11.
Коли значення q, знайдене за формулою, більше qmax тоді ширину di даної i-ї ділянки шляху треба збільшити на таку величину, щоб виконувалась умова:
qi ≤qmax
Таблиця 13.6. Відстань від найвіддаленішого місця до найближчого евакуаційного виходу із приміщень назовні (за СНиП 2.09.02-85)
| Об'єм приміщення, тис. м3 | Категорія приміщення | Ступінь вогнетривкості споруд | Відстань, м, при густоті людського потоку у загальному проході, чол/м2 | ||
| до 1 | більше 1 до 3 | більше 3 до 5 | |||
| до 15 | А, Б | I, II, IІІa | |||
| В | I, II, III, IІІa ІІІб, IV V | 100 70 50 | 60 40 30 | 40 30 20 | |
| А, Б | I, II, IІІa | ||||
| В | I, II, III, IІІa ІІІб, IV | 145 100 | 85 60 | 60 40 | |
| А, Б | I, II, IІІa | ||||
| В | I, II, ІІІ, IІІa ІІІб, IV | 160 110 | 65 45 | ||
| А, Б | I, II, IІІa | ||||
| В | I, II, ІІІ, IІІa | ||||
| 60 та більше | А, Б | І, ІІ, IІІa | 60 | ||
| В | I, II, III, IІІa | ||||
| 80 та більше | В | І, ІІ, III, IІІa | |||
| Незалежно від об'єму | Г, Д | І, ІІ, III, IІІa | не обмежується | ||
| ІІІб, IV V | 160 120 | 95 70 | 65 50 |
При неможливості виконання цієї умови, інтенсивність і швидкість руху людського потоку по цій ділянці шляху визначається за табл. 13.2 при значенні щільності D > 0,9.
При злитті на початку ділянки і двох і більше людських потоків інтенсивність руху визначається за формулою:
qi = (Σqi-1 • δi-1)/ δі
де qi-1 - інтенсивність руху людських потоків, злитих на початку ділянки, м/хв; δi-1 - ширина ділянки шляху до злиття, м; δі - ширина розглядуваної ділянки шляху, м
Таблиця 13.7. Відстань по коридору від дверей найбільш віддаленого приміщення площею не більше 100 м2 до виходу назовні або у найближчу сходову кліт|ку (за СНіП 2.09.02-85)
| Розташування входу | Категорія приміщення | Ступінь вогнетривкості | Вихід по коридору, м, до виходу при густоті потоку, чол./м2 | |||
| до 2 | Більше 2 до 3 | Більше 3 до 4 | Більше 4 до 5 | |||
| Між двома виходами назовні або сходовими клітками | А, Б | І, II, ІІІа | ||||
| В | І, ІІ, ІІІ, ІІІа ІІІб, ІV V | 120 85 60 | 95 65 50 | 80 55 40 | 65 45 35 | |
| Г, Д | І, ІІ, ІІІ, ІІІа ІІІб, ІV V | 180 125 90 | 140 100 70 | 120 85 60 | 100 70 50 | |
| У тупиковий коридор | незалежно від категорії | І, ІІ, ІІІ, ІІІа ІІІб, ІV V | 30 20 15 | 25 15 10 | 20 15 10 | 15 10 8 |
Коли значення qi, визначене за формулою, більше за qмакстоді ширину даної ділянки шляху після злиття потоків треба збільшити. У цьомуразі час руху поділянці визначається за формулою.
Визначивши таким чином час руху накожній ділянці шляху евакуації за формулою, визначають розрахунковий час евакуації tр.
