Розрахунок часу евакуації під час пожежі
Мета роботи: уміти розрахувати час евакуації людей у разі виникнення пожежі.
Під час пожежі виникає небезпека для людей - висока температура, понижений вміст кисню у повітрі, а також погана видимість через задимлення. Це викликає у людей потребу покинути приміщення. Рух людей у такому разі називається вимушеною евакуацією. Щоб забезпечити можливість евакуації, треба передбачити евакуаційні шляхи. Люди, які є в приміщенні, при вимушеній евакуації повинні покинути його з гарантією повної безпеки, у найкоротший строк, який називається необхідним часом евакуації. Послідовність виконання роботи.
За завданням викладача зробити розрахунок часу евакуації у разі виникнення пожежі.
Необхідні дані для розрахунку часу евакуації.
Порядок розрахунку і вихідні дані. Розрахунок часу евакуації починають з визначення розрахункового часу евакуації, який надалі буде нормою і повинен бути меншим чи однаковим з необхідним часом евакуації tнб: tp < tнб
Далі весь розрахунок поділяють на два етапи: розрахунок tp - розрахункового часу евакуації; розрахунок tнб - необхідного часу евакуації.,
Таблиця 13.1.Значення необхідного часу евакуації з приміщень виробничих споруд І, ІІ, ІІІ ступенів вогнетривкості.
| Категорія виробництва | Необхідний час евакуації (хв) при об’ємі приміщення (тис. м3) | ||||
| До 15 | 60 і більше | ||||
| А,Б | 0,50 | 0,75 | 1,50 | 1,75 | |
| В | 1,25 | 2,50 | |||
| Г, Д | Не обмежується |
Таблиця 13.2. Швидкість та інтенсивність руху людського потоку, залежно від його щільності
| Щільність потоку, м2/м2 | Горизонтальний шлях | Двepi | Сходи вниз | Сходи вгору | |||
| Швидкість, м/хв | Інтенсивність, м/хв | Інтенсивність, м/хв | Швидкість, м/хв | Інтенсивність, м/хв | Швидкість, м/хв | Інтенсивність, м/хв | |
| 0,01 | 0,6 | ||||||
| 0,05 | |||||||
| 0,10 • | 8,7 | 9,5 | 5,3 | ||||
| 0,20 | 13,4 | 13,6 | |||||
| 0,30 | 14,1 | 16,5 | 15,6 | 9,6 | |||
| 0,40 | 18,4 | 10,4 | |||||
| 0,50 | 16,5 | 19,4 | 15,5 | ||||
| 0,60 | 16,2 | 14,4 | 10,8 | ||||
| 0,70 | 16,1 | 18,3- | 12,6 | 10,5 | |||
| 0,80 | 15,2 | 17,3 | 10,4 | 10,4 | |||
| 0,90 та більше | 13,5 | 8,5 | 7,2 | 9,9 |
Примimки:
1. Інтенсивність руху людського потоку -це величина в м/хв. Або чол./хв., яка дорівнює добутку щільності і швидкості
2. Табличне значення інтенсивності руху і дверного отвору при густоті потоку 0,9 і більше дорівнює 8,5 м/хв. і встановлено длядверного|отвору шириною 1,6 і більше, а при дверному отворі, меншому за ширину 1,6 м, інтенсивність руху треба обраховувати за відповідними формулами
Перш ніж почати розрахунки, треба одержати у викладача всі необхідні дані, а саме: об'єм приміщення W , м3; кількість евакуйованих N, чол..; категорію виробництва з пожежної і вибухової небезпеки, схему шляху евакуації; вид приміщення: промислове, допоміжне або громадський будинок; характерні особливості будинку - наявність балконів, трибун тощо; загальну висоту будинку, висоту поверху, площу поверху, ступінь і межу вогнетривкості конструкцій будинку, ширину коридорів, проходів, період року: теплий (+10 °С і вище) або холодний (нижче +10 °С).
Після визначення необхідного часу евакуації треба переконатися, що tр і tн6 задовольняють вимогам формули. Коли виявиться, що розрахунковий час евакуації tр більший за необхідний tн6 , то розрахунковий час приймають як необхідний і виконують перерахунок самого будинку по ширині і довжині шляху евакуації. При цьому треба виходити із вимог максимально допустимої довжини шляху (табл. 13.1; 13.2) залежно від густоти людського потоку. Густота людського потоку визначається як відношення кількості людей, евакуйованих по загальному проходу, до площі цього проходу.
Таблица 13.3. Поділ виробництв за/категоріями з вибухової та пожежної небезпеки (ОНТП 24-86)
| Категорія приміщення | Характеристика речовин і матеріалів, що є у виробництві |
| А Вибухопожежонебезпечне | Горючі гази, легкозаймисті рідини з температурою спалаху не більше 28 °С в такій кількості, що можуть утворюватися вибухонебезпечні парогазоповітряні суміші , при спалахуванні яких розвивається розрахунковий надлишковий тиск вибуху в приміщенні, що перевищує 5 кПа. Речовини та матеріали, здатні вибухати та горіти при взаємодії з водою, киснем повітря або одне з одним втакій кількості, що розрахунковий надлишковий тиск вибуху в приміщенні перевищує 5 кПа. |
| Б Вибухопожежонебезпечне | Горючий пил або волокна, легкозаймисті рідини з температурою спалаху більше 28 °С та горючі рідини в такій кількості, що можуть утворюватися вибухонебезпечні пилоповітряні або пароповітряні суміші, при спалахуванні яких розвивається розрахунковий надлишковий тиск вибуху в приміщенні, що перевищує 5 кПа. |
| В Пожежонебезпечне | Горючі (температура спалаху більше 61°С) та важкогорючі рідини, тверді горючі та важкогорючі речовини і матеріали, речовини та матеріали, здатні при взаємодії з водою, киснем повітряабо одне з одним лише горіти за умови, що приміщення, в яких вони знаходяться або використовуються, не належать до категорії А та Б. |
| Г | Негорючі речовини та матеріали Д гарячому, розжареному або розплавленому стані, процес обробки яких супроводжується виділенням променистого тепла, іскор, полум'я; горючі гази, рідини, тверді речовини, які спалюються або утилізуються як паливо. |
| Д | Негорючі речовини та матеріали в холодному стані. |
Кількість евакуйованих людей N дорівнює кількості працюючих у найбільшнавантажену зміну. Категорію виробництва за пожежо і вибухобезпекою приймають, виходячи з вимог табл. 13.3. Схема шляхів евакуації виконується аналогічно схемі на рис. 13.1. Велична δі на рис. 13.2 - цеширина евакуаційного шляху на δі –й ділянці

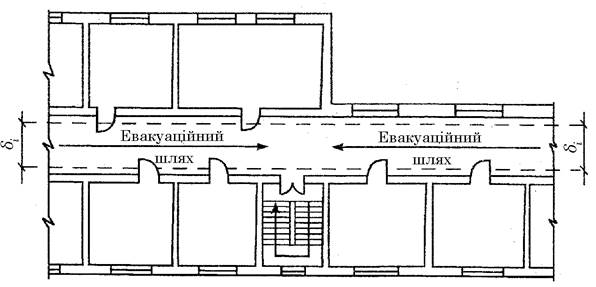

Рис 13.1. Ширина евакуаційного шляху
Таблиця 13.4. Ступінь вогнетривкості споруд: площа поверху між протилежними стінками (за СНиП 2.09.02-85)
| Категорія будинку (пожежних відсіків) | Допустима кількість поверхів | Ступінь вогнетривкості будинків | Площа поверху в границях пожежного відсіку, м буд. | ||
| Одноповер хові | багатоповерхові | ||||
| два поверхи | три поверхи , | ||||
| А і Б | І | Без обмежень | |||
| А і Б (за виключенням будівель нафтопереробної, газової, хімічної та нафтохімічної промисловості) | II | Те саме | Те саме | Те саме | |
| ІІІа | |||||
| А – будинки нафтопереробної, газової, / хімічної та нафтохімічної промисловості | II | Без обмежень | |||
| ІІІа | |||||
| Б – будинки нафтопереробної, газової, хімічної та нафтохімічної промисловості | II | Без обмежень | |||
| ІІІа | |||||
| В | І, ІI | Без обмежень | |||
| ІІІ | гУ 2600 | ||||
| ІІІа | |||||
| ІІІб | |||||
| 2* | IVa | ||||
| IV | |||||
| V | |||||
| Г | I, II | Без обмежень | |||
| III | $500 | ||||
| ІІІа | Без обмежень | ||||
| ІІІб | |||||
| 2* | IVa | ||||
| IV | |||||
| Д | I, II | Без обмежень | |||
| III | |||||
| ІІІа | Без обмежень | ||||
| ІІІб | |||||
| 2* | IVa | ||||
| 2 | IV | ||||
| 2 | V | - |
* При висоті одно- і двоповерхових будівель не більше 18 м (від підлоги першого поверху до низу горизонтальних несучих конструкцій покриття на опорі).

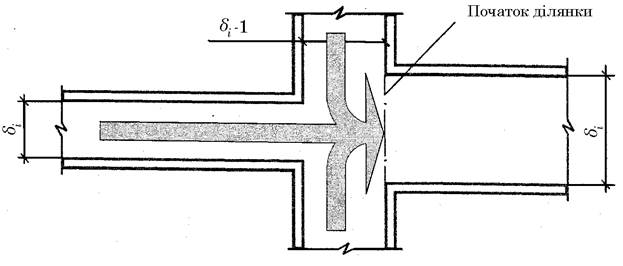

Рис 13.2. Злиття людських потоків
У завданні студенту кількість поверхів і площа окремих поверхів між протилежними стінами повинні відповідати СНиП 2.09.02-85 (табл. 13.4.)
Ступінь та межу вогнестійкості конструкцій будинків требаприймати згідно із ДБН В.1.1.-7-2002 (табл..13.4). Залежно від того, який задається період року, будинку, знаходиться середня площа для горизонтальної проекції f, м2/люд.: дорослої у домашньому одязі - 0,100; дорослої у зимовому одязі - 0,125; підлітка - 0,70.
