ИЗОЛЯЦИЯ ТРАНСФОРМАТОРОВ 110¸750 кВ.
На рис.4.6.3 приведена конструктивная схема выполнения изоляции двухобмоточного трансформатора 110кВ с вводом на краю обмотки.
Основными элементами главной маслобарьерной изоляции являются цилиндрические барьеры и угловые шайбы из электрокартона, разделяющие изоляционные промежутки между обмотками или между обмоткой и заземленными частями на несколько масляных канатов. Количество картонных барьеров, их толщина и расположение разные в зависимости от напряжения и от конструкции трансформатора. В результате разделения барьерами одного большого изоляционного промежутка на несколько меньших электрическая прочность изоляции в целом увеличивается.
Наибольший эффект увеличения имеет место тогда когда барьер располагается по эквипотенциальной линии поля, благодаря чему отсутствует тангенсальная составляющая напряженности поля вдоль поверхности картона. При конструировании трансформатора это учитывается, с одной стороны, соответствующим размещением барьеров и, с другой стороны, приданием токоведущим и заземленным частям таких форм. которые уменьшают неравномерность поля и тем самым обеспечивают более простые очертания эквипотенциальных поверхностей.

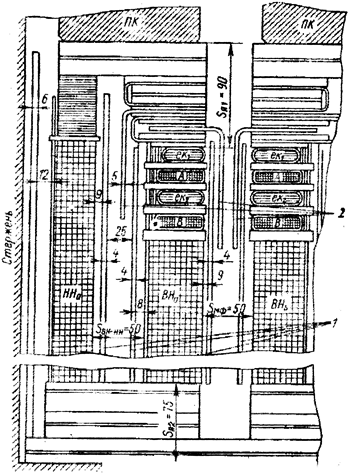

Рис.4.6.3. Изоляция двухобмоточного трансформатора 110кВ с вводом на краю обмотки. 1 - барьеры из электрокартона; 2 – угловые шайбы. НН, ВН - обмотки высшего и низшего напряжения фазы ; ПК - зазмленное пресующее кольцо; ек - емкостные кольца; А и В - катушки входной зоны. |
Рис.4.6.4.Конструктивное выполнение перемычки СН-ВН и отвода от обмотки СН в автотрансформаторе 500/220кВ. 1 - обмотка СН; 2 - обмотка ВН; 3 – емкостное кольцо СН; 4 - промежуточное кольцо с пазом, экранирующий отвод; 5 - емкостное кольцо ВН; 6 - гибкий провод отвода; 7 - присоединение обмотки к отводу; 8 - бумажная изоляция. |
Во многих случаях серьезные конструктивные затруднения связаны с устройством отвода, т.е. вывода провода от конца обмотки, в особенности от обмотки среднего напряжения (СН), расположенной обычно между обмотками НН и ВН. На рис.6.4 представлен эскиз выполнения отвода от обмотки СН автотрансформатора 500/220кВ. Отвод выполняется гибким медным проводов на который наносится бумажная изоляция. Гибкий провод припаивается ко внутреннему емкостному кольцу 3 (обмотки СН) и проходит через разрез во внешнем емкостном кольце 5 (обмотки ВН). Между емкостными кольцами обмоток СН(3) и ВН(5) устанавливается еще одно кольцо (4), в результате чего отвод экранируется от ярма и существенно выравнивается электрическое поле у торцов обмоток СН и ВН. Вблизи емкостных колец к проводу припаиваются концы проводов обмоток СН и ВН. Места присоединений проводов и отпаек от емкостных колец изолируются бумажной лентой, которая проходит технологическую обработку вместе со всей изоляцией трансформатора.
Обмотки ВН трансформаторов 110кВ и выше изготовляются из медного провода прямоугольного сечения с толщиной изоляции от 0,95 до 4,4 мм на обе стороны провода. Часть обмотки примыкающая к линейному концу имеет усиленную продольную изоляцию и образует входную зону.

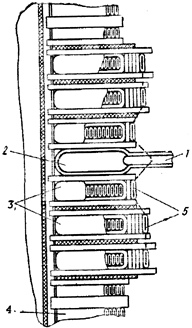

Входная зона обмотки с емкостной защитой:
1 - отводу; 2 - емкостное кольцо;3 - входные катушки с дополнительной изоляцией; 4 — катушки без дополнительной изоляции; 5 - экранирующие витки емкостной защиты
Рис.4.6.5
На рис.4.6.5 приведен эскиз изоляции во входной зоне обмотки 220кВ с вводом в середину обмотки. Экранирующие витки расположенные против катушек входной зоны,увеличивают емкость между этими катушками и точкой ввода в обмотку, что улучшает начальное распределение напряжения при грозовых перенапряжениях.
Главная изоляция трансформаторов и автотрансформаторов напряжением 110кВ и выше выполняется либо маслобарьерного типа, либо бумажно-маслянного.
