ИЗОЛЯЦИЯ ТРАНСФОРМАТОРОВ 3¸35 кВ.

Трансформаторы с высшим напряжением 6,10 и 35кВ имеют аналогичную по конструкции маслобарьерную изоляцию, отличающуюся только некоторыми размерами. На рис.6.2 приведена конструкция изоляции трансформатора 35кВ.

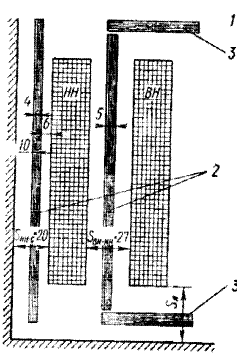

Конструкция изоляции трансформатора 35кВ.

1 - магнитопровод; 2 - бакелитовые цилиндры; 3 - щитки из электрокартона.

Рис.4.6.2



Главная изоляция междуобмотками низшего (НН)и высшего (ВН) напряжения трансформаторов 3¸35кВ состоит из двух масляных каналов, разделнным барьером - бакелитовым цилиндром. Величина главного изоляционного расстояния Sвн-нн,обычно составляет 20-30мм и определяется не столько требованием обеспечения необходимой электрической прочности, сколько конструктивными и технологическими требованиями. То же caìoe можно сказатъ о ярмовой изоляции.

Некоторые трансформаторы напряжением до 35кВ специального назначения (электровозные, шахтные и др.) по соображениям пожаробезопасности выполняются сухими. В этом случае изоляционной и охлаждающей средой является газ, как правило , воздух и иногда элегаз. Весьма перспективно применение легко кипящих жидкостей типа фреона.

Обмотки трансформаторов изготовляются из медного и алюминиевого провода прямоугольного сечения. Изоляция самого провода состоит из повивов бумажной ленты толщиной 0.12мм (бумага К-12) и имеет толщину на обе стороны провода около 0.5мм.
