Битумная гидроизоляция

Системы гидроизоляции REMMERS

Компонентами систем гидроизоляции REMMERS являются как гидроизоляция поверхностей, так и гидроизоляция сложных участков (швов, технологических проходок, плит основания и цоколя), не менее прогрессивным является защита конструкций от капиллярно поднимающейся влаги.

Устройству синтетически модифицированной битумной системы гидроизоляции предшествует подготовка поверхности. Углубления свыше 5 мм, например, полости в растворе или сколы, заполняют соответствующими растворами. В системах KMB Remmers используют быстросхватывающийся гидростойкий раствор Remmers Dichtspachtel с синтетическими добавками. Продукт применяется для выравнивания, заполнения швов, а также устройства выкружки.

Толщина слоя может достигать 50 мм, при этом раствор настолько хорошо сбалансирован к усадке, что в результате образуются абсолютно гладкие поверхности без трещин. Все предварительные работы могут быть проведены одним продуктом: быстро, надежно и экономично. В качестве системного компонента Remmers Dichtspachtel наилучшим образом комбинируется со шламом Remmers Dichtschlamme, а также любым покрытием Remmers KMB.

Первый слой продукта Remmers KMB наносится зубчатой кельмой, второй слой – гладкой. В результате получается слой определенной толщины, исключается возможность колебаний по толщине слоя, ошибки при выполнении работ минимизируются.
Все значительные неровности, трещины и углубления, превышающие 5 мм, выравниваются методом «свежее на свежее» раствором Remmers Dichtspachtel (рис. 1.1).

Рис. 1. Битумная гидроизоляция: А – общий вид; Последовательность работ: 1 – выравнивание; 2 – грунтование с Remmers Kiesol; 3 – дополнительное шламование; 4 – первый гидроизолирующий слой; 5 – второй гидроизолирующий слой

Поверхность, подлежащая защите от воды, грунтуется продуктом Remmers Kiesol в пропорции 1:1 с водой (рис. 1.2). Следует избегать нанесения продукта Remmers Kiesol на уже нанесенные слои, а также на выкружку. В условиях повышенных нагрузок является обязательным дополнительная обработка шламами Remmers (рис. 1.3).

В зависимости от расчетного варианта нагрузки битумные покрытия из программы Remmers наносятся зубчатым шпателем (острый зуб 6 мм) на высохший слой Remmers Dichtschlamme либо на еще свежий слой грунтовки Remmers Kiesol (рис. 1.4).

Как только первый слой высох (около суток), наносится второй слой Remmers Profi Baudicht 1K или другого битумного покрытия из программы Remmers (рис. 1.5). Расход, толщина слоя зависят от расчетного варианта нагрузки и типа битумного продукта.

Заделка и герметизация швов

Герметизация деформационных швов и стыков швов выполняется Remmers KMB либо эластичными минеральными шламами в комплексе с лентой Remmers Fugenband. Эта лента очень эластична, что позволяет ей растягиваться и компенсировать смещения. В результате даже значительные смещения здания не приводят к потере герметичности. Лента Remmers Fugenband производится для швов различной ширины. Модель Fugenband 200/E имеет две боковые и концевые сетчатые кромки, которые позволяют избежать трудоемких работ и обеспечивают возможность укладывать ленту в шламовых и битумных системах. Применение ленты гарантирует оптимальное сцепление даже на влажном основании. Лента имеет сопротивляемость на разрыв – свыше 350 % и применяется для гидроизоляции вертикальных и горизонтальных швов, в т. ч. на участках, испытывающих ультрафиолетовое воздействие.

Лента устойчива к действию кислот и щелочей. Ее применение допускается даже при негативной водной нагрузке. Интегрируется в системы на основе эпоксидной смолы, шламовых и битумных (KMB) покрытий. Сетчатый край ленты «втапливается» в предварительно нанесенный слой битумного продукта KMB (рис. 2.1), например, Remmers Profi Baudicht 1К и заглаживается. Это позволяет достичь оптимального результата. В случае влажного основания лента для швов перед нанесением битумных материалов КМВ может также фиксироваться шламами Remmers (рис. 2.2), обеспечивая и в этом случае оптимально прочное сцепление. Вся область ленты (синяя часть) не должна покрываться гидроизолирующими материалами (рис. 2.3).

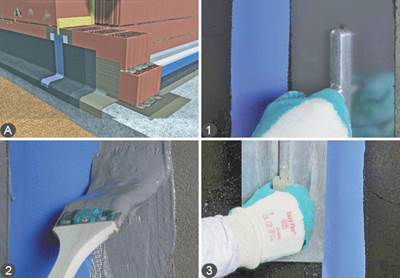

Рис. 2. Герметизация швов: А – общий вид; Последовательность работ: 1 – фиксация сетчатой кромки; 2 – нанесение на влажное основание; 3 – финишная гидроизоляции

Гидроизоляция мест провода коммуникаций

Чем выше нагрузка, тем большее внимание нужно обращать на надежность особо восприимчивых участков гидроизоляции строительных конструкций – мест подвода коммуникаций. Система фланца для труб Remmers Rohrflansch надежно герметизирует их при любом виде нагрузки, надежно и прочно приклеивается к основанию и соединяется с трубой. Этот метод обеспечивает оптимальную защиту фланцем и битумным покрытием Remmers KMB мест подвода труб и коммуникаций.

Основание должно быть сухим, чистым и шероховатым. Труба фиксируется таким образом, чтобы при монтаже фланца исключалось какое-либо ее передвижение (рис. 3.1). Клей наносится на фланец и на основание (рис. 3.2). Обе половины фланца устанавливают на трубу и защелкивают фиксаторы (рис. 3.3). После этого слегка поворачивая фланец прижимают его к основанию. Далее возможно выполнение гидроизоляции.

Рис. 3. Гидроизоляция коммуникаций: А – общий вид проходки; Последовательность работ: 1 – подготовка основания; 2 – нанесение клея; 3 – установка частей фланца на трубу

Битумная гидроизоляция плиты основания

Эластичная гидроизоляция пола. Полная гидроизоляция всегда включает в себя защиту пола. Система продуктов Remmers KMB обеспечивает особенно качественное исполнение.

После подготовки основания Remmers Kiesol (в пропорции 1:1 с водой) наносится при помощи распылителя с широкоструйным соплом (рис. 4.1). Следует избегать образования луж.

На еще не высохший слой Remmers Kiesol наносится адгезионный слой для KMB (рис. 4.2) или первый адгезионный слой при минеральной гидроизоляции.

Рис. 4. Гидроизоляция плиты основания: А – общий вид проходки; последовательность работ: 1 – грунтование с Remmers Kiesol; 2 – нанесение адгезионного слоя; 3, 4 – нанесение первого и второго гидроизолирующего слоя

Через 24 часа на адгезионный слой можно наносить первый гидроизолирующий слой продукта Remmers Profi Baudicht (рис. 4.3) или другого продукта Remmers KMB. После твердения первого слоя наносится второй слой Remmers Profi Baudicht или другого продукта Remmers KMB (рис. 4.4). Только после полного твердения гидроизолирующий слой защищается двумя слоями полиэтиленовой пленки и производится устройство стяжки.

Гидроизоляция цоколя

В зависимости от условий, система гидроизоляции Remmers для цоколя может быть битумной или минеральной. И в этом случае очень важно системное выполнение гидроизоляции здания. Все шламовые системы обладают высокой устойчивостью к сульфатам и надолго защищают строение от промокания и высолов. Системы с водоотталкивающими штукатурками даже при сильном воздействии водяных брызг (дождь) надолго остаются эффективными.

Гидроизоляция цоколя должна перекрывать не менее чем на 20 см гидроизоляцию фундамента. Оптимальное сцепление области перекрытия («внахлестку») надежно препятствует затеканию воды под гидроизоляцию.

Грунтование подготовленного основания продуктом Remmers Kiesol в пропорции 1:1 с водой (рис. 5.1). Диапазон грунтования – от 30 см (минимум) выше уровня земли до 20 см ниже уровня земли.

На влажную грунтовку Remmers Kiesol с помощью широкой кисти равномерно наносится первый слой шлама (рис. 5.2). Второй слой шлама наносится на первый методом «свежее по свежему» (рис. 5.3).

Рис. 5. Минеральная гидроизоляция цоколя: А – общий вид проходки; Последовательность работ: 1 – грунтование; 2,3 – нанесение первого и второго гидроизолирующего слоя; 4 – защита системы; 5 – нанесение адгезионного слоя; 6 – нанесение санирующей штукатурки

В зависимости от специфики выполнения работ при гидроизоляции цоколя адгезионная штукатурка-наброска Remmers Vorspritzmortel (рис. 5.4) может наноситься либо отдельным слоем, либо поверх свеженанесенного шламового слоя. Через 24 - 48 часов на схватившийся адгезионный слой можно наносить санирующую штукатурку (рис. 5.5).

После установки и фиксации клипс Remmers Clips на уровне земли, а также применения системы защиты Remmers, планку Remmers DS Abschlussleiste одним щелчком можно зафиксировать в клипсе (рис. 5.6).

Гидроизоляция выступов кладки

Синтетически модифицированная битумная гидроизоляция в области выступа (каменной) кладки.

Подготовка основания (рис. 6.1). С углов выступа кладки снимаются фаски. Частицы, препятствующие адгезии, удаляются с помощью шлифовальной машины.

Remmers Kiesol (в пропорции 1:1 с водой) равномерно наносится на область устройства выкружки (рис. 6.2). Участки с повышенной абсорбирующей способностью предварительно смачиваются водой. На еще свежий слой Remmers Kiesol широкой кистью равномерно наносится адгезионный слой шлама Remmers Dichtschlamme (рис. 6.3).

На свежий слой адгезионного шлама Remmers Dichtschlamme наносится раствор Remmers Dichtspachtel для выкружки (рис. 6.4). При помощи выкружковой кельмы формируется радиус выкружки, равный 5 см (рис. 6.5).

Рис. 6. Гидроизоляция выступов кладки: А – общий вид проходки; Последовательность работ: 1 – подготовка основания; 2 – грунтование; 3 – нанесение адгезионного слоя; 4, 5 – формирование и выравнивание выкружки; 6 – грунтование с применением Kiesol; 7, 8 – нанесение первого и второго гидроизолирующего слоя

Поверхность, подлежащая гидроизоляции, равномерно грунтуется составом Remmers Kiesol (рис. 6.6). Участки с повышенной абсорбирующей способностью предварительно смачиваются водой. Рекомендуется избегать попадания излишков материала на выполненные слои.

Первый гидроизолирующий слой Remmers Profi Baudicht наносится на свежий слой Remmers Kiesol зубчатым шпателем (острый зуб 6 мм) с нахлестом в 10 см на гидроизоляцию вертикальной поверхности (рис. 6.7). После схватывания первого слоя наносится второй гидроизолирующий слой Profi Baudicht (рис. 6.8).

Гидроизоляция бетонных конструкций

Бетонные конструкции подразделяются на: монолитные бетонные конструкции, пустотелые стены с заполнением монолитным бетоном, массивные бетонные блоки.

Для того, чтобы обеспечить высокое качество эксплуатации, необходимо провести гидроизоляцию конструкции. Система гидроизоляции Remmers Kiesol препятствует проникновению воды и, имея коэффициент sd > 200, в значительной степени блокирует проникновение водяного пара. Бетон и расположенные в нем стальные арматурные элементы обеспечиваются надежной защитой от агрессивных вод и коррозии. В итоге подвальные помещения становятся теплее и суше, поскольку снаружи в них не проникает влага.

При устройстве гидроизоляции на участках со швами ниже уровня земли под слой гидроизоляции КМВ применяют раствор Remmers Dichtspachtel.

Раствор наносят на основания с различной впитывающей способностью (искусственный камень, кирпич, бетон). Используют для выравнивания и ремонта (например, швов, отверстий, сколов) за один проход (до 5 см глубиной).

Наносят методом «свежее на свежее» слоем толщиной от 2 до 50 мм. Раствор быстро твердеет без трещин. Покрытие характеризуется высокой адгезией к основанию и другим компонентам системы. Водонепроницаемость даже при контакте с водой под давлением. Покрытие водо-, морозо- и сульфатоустойчиво, паропроницаемо. При гидроизоляции бетонных конструкций по всей поверхности с применением продукта KMB особенно экономичное решение – распыление продукта Remmers Spritzabdichtung в одно- и двухкомпонентном вариантах.

Предусматривается специальная система герметизации швов с Remmers Profi Baudicht и укладкой армирующей сетки в сочетании с наклеиванием теплоизоляции на КМВ. Герметизация протечек и строительных швов, а также горизонтальная гидроизоляция производятся в соответствии с ранее изложенными методиками.

С углов основания фундамента снимается фаска. Частицы, препятствующие адгезии, удаляются (рис. 7.1). Шов примыкания полностью (без пустот) заполняется продуктом Remmers Dichtspachtel; используется кельма для обработки швов (рис. 7.2).

На еще свежий слой Remmers Kiesol наносится продукт Remmers Dichtschlamme в качестве защиты от негативной влаги, после чего по свежему слою формируется выкружка раствором Remmers Dichtspachtel (рис. 7.3).

Для герметизации швов между элементами (рис. 7.4), а также рабочих швов продукт Remmers Profi Baudicht можно нанести на грунтовочный слой Remmers Kiesol (пропорция 1:1 с водой); при этом необходимо втопить армирующую сетку Remmers rmierungsgewebe 2,5/25.

Рис. 7. Гидроизоляция бетонных конструкций: А – общий вид проходки; Последовательность работ: 1 – предварительная обработка; 2 – заполнение шва примыкания к плите; 3- формирование выкружки; 4 – первый гидроизолирующий слой; 5 – второй гидроизолирующий слой; 6 – битумная гидроизоляция по всей поверхности

Как только угроза повреждения первого слоя перестает быть актуальной (после схватывания), наносится второй слой продукта Remmers Profi Baudicht (рис. 7.5). На оставшуюся поверхность также наносится Remmers Spritzabdichtung (например, 1K/2K/2KRapid) и при помощи битумного материала (KMB) по всей поверхности приклеивается слой теплоизоляции.

На поверхность, прогрунтованную продуктом Remmers Kiesol (в пропорции 1:1 с водой), (не допускать попадания на выкружку), методом «свежее на свежее» наносится продукт Remmers Profi Baudicht или другое битумное покрытие Remmers KMB в два слоя (рис. 7.6).

Гидроизоляция на теплоизолирующих основаниях

К общепринятым методам гидроизоляции подвалов из монолитного бетона относится укладка теплоизоляции по периметру в опалубку, либо применение полистирольных элементов с заполнением их монолитным бетоном.

Теплоизоляция основания по периметру ставит особые требования к материалам, использующимся для гидроизоляции в отношении напряжений и адгезии. В данном случае рекомендуется система Remmers Kiesol в виде систем гидроизоляционных материалов, шламов, битумных покрытий с высоким уровнем содержания синтетических добавок.

Преимущества теплоизоляции такой конструкции становятся заметны лишь при аккуратном, квалифицированном нанесении.

Для этого необходимо соблюдать следующие правила:
– несущая способность основания;
– соблюдение технологии нанесения;
– исключение открытых швов на поверхностях, на углах, а также на выступах стен;
– обеспечение защиты от негативной влаги и гидроизоляция цоколя с применением эластичного шлама (Remmers Elastoschlamme) в одно- или двухкомпонентных вариантах.

Защита против капиллярно поднимающейся влаги

Инъекции в стены здания создают горизонтальный барьер-отсечку против капиллярно поднимающейся влаги. Данное решение используется всегда в сочетании с другими мероприятиями, такими как, например, теплоизоляция и системы внутренней и наружной гидроизоляции.

В процессе анализа состояния объекта определяется положение горизонтальной гидроизоляционной отсечки и степень капиллярного проникновения воды. Определяется также пористость стройматериала – основной фактор для правильного выбора наиболее подходящего метода инъекций: без дополнительного давления или под давлением, с предварительным просушиванием стен или без.

Метод инъектирования – это пропитка материала стены. Попадая в стену под давлением или под действием собственной силы тяжести, активное вещество заполняет систему капилляров строительного материала. Внутри стены создается достаточно широкий обработанный слой.

Проникающие в стену активные вещества работают следующим образом: активные вещества обволакивают и тем самым сужают капилляры, они также гидрофобизируют стенки капилляров, образуя несмачиваемый водой слой. Системы Remmers Kiesol обеспечивают достижение двух основных принципов – закрытия капилляров и гидрофобизации их поверхности.

Remmers Kiesol – используемый вот уже десятки лет в качестве активного вещества для инъекций – придает водоотталкивающие свойства и сужает поры стройматериала кладки. Количество поднимающейся вверх по капиллярам влаги уменьшается более чем на 90 %, вместе с этим снижается количество впитываемых солей. Remmers Kiesol может использоваться в материалах даже с очень высокой степенью капиллярного водопоглощения.

Инъектирование без применения избыточного давления

При инъектировании без дополнительного давления в стене под наклоном просверливаются отверстия, в которые с помощью специальных картриджей или непосредственно из распылителя с широкоструйным соплом подается активное вещество Remmers Kiesol.

Такое простое капиллярное проникновение эффективно в случаях, когда стройматериал обладает достаточно пористой структурой. Альтернативным способом является заполнение сделанных в стене отверстий специальным гелем Injektioscreme. При величине капиллярного водопоглощения до 60 % этот метод является более предпочтительным и эффективным.

При очень большом капиллярном водопоглощении и большом количестве воды, содержащейся в порах стены, инъектирование может сочетаться с предварительной просушкой стены.

Последовательность выполнения работ

Подготовленное основание обрабатывается силикатным концентратом Remmers Kiesol (рис. 8.1). На влажную грунтовку Remmers Kiesol с помощью широкой кисти наносится адгезионный шлам Remmers Sulfatexschlaemme (рис. 8.2). Поверх свежего шлама наносится гидроизолирующая шпатлевка Remmers Dichtspachtel (рис. 8.3).

После изоляции области инъектирования в основании под углом 45°, на расстоянии друг от друга не более 12,5 см, просверливаются отверстия диаметром 30 мм (рис. 8.4).

Рис. 8. Инъектирование без применения избыточного давления: А – общий вид; Последовательность работ: 1 – грунтование Remmers Kiesol; 2 – нанесение адгезионного слоя Remmers Sulfatexschlaemme; 3 – выравнивание с помощью гидроизолирующей шпатлевки; 4 – сверление отверстий; 5 – продувка отверстий; 6 – инъектирование Remmers Kiesol с помощью напорных картриджей; 7 – инъекции Remmers Kiesol распылителем с широкоструйным соплом; 8 – запечатка отверстий Remmers Bohrlochsuspension; 9 – гидроизоляция зоны инъектирования

Продувка отверстий (рис. 8.5) перед инъектированием является заключительной подготовительной операцией, в результате которой из отверстий удаляется пыль и все отколовшиеся при сверлении частицы.

Специальные наполненные картриджи (рис. 8.6) оставляют присоединенными к отверстиям на достаточно длительное время, что гарантирует глубокое проникновение активного вещества Kiesol в структуру стройматериала. Remmers Kiesol можно пропитывать стену также распылителем с плоским соплом (рис. 8.7).

После завершения процесса инъектирования все отверстия заполняются специальной суспензией Remmers Bohrlochsuspension (рис. 8.8). После заполнения отверстий зона инъектирования покрывается гидроизолирующим шламом Remmers Sulfatexschlaemme (8.9).

Инъектирование под низким давлением

Даже при капиллярном водопоглощении более 60 % технология инъектирования позволяет создать внутри стены долговременный эффективный горизонтальный барьер. Специальная нагнетательная система создает избыточное давление ок. пяти бар, которое помогает активному веществу проникать в структуру стены. Данный метод имеет существеное преимущество: контролируемое, быстрое проникновение в стену большого количества активного вещества Remmers Kiesol или Remmers Injektionscreme.

Используя многоступенчатое инъектирование, а также метод нанесения «влажное по влажному», можно при необходимости добиться еще большей эффективности применения системы.

ВАРИАНТ 1: инъектирование под низким давлением с помощью Remmers Kiesol.

Вариант инъектирования под низким давлением отличается целым рядом преимуществ. Важнейшие из них: контролируемая и быстрая пропитка стены, подача большого количества Remmers Kiesol, эффективная защита стен с капиллярным водопоглощением более 60 %.

Если последующее заполнение отверстий не требуется, в просверленные отверстия вставляют пластиковые пакеры (рис. 9.1). По окончании инъектирования отверстия необходимо закрыть специальной суспензией Remmers Bohrlochsuspension.

Если невозможно механически изолировать внутренние стены (рис. 9.2) от внешних, изоляция осуществляется методом инъектирования. Но сначала обмазочная изоляция как на рис. 1, поз. 1-3.

После монтажа пакеров по вертикали, под низким давлением подается активное вещество Remmers Kiesol или Remmers Injektionscreme (рис. 9.3).

Рис. 9. Инъектирование под низким давлением с помощью Remmers Kiesol: А – общий вид. Последовательность работ: 1 – инъектирование Remmers Kiesol в горизонтальной плоскости; 2 – изоляция вертикальных примыканий к внутренним стенам; 3 – инъектирование Remmers Kiesol вертикальной области

ВАРИАНТ 2: метод «влажное по влажному» при наличии полостей.

При этом методе заполнение полостей в стене и подача активного вещества в стену осуществляются без длительной операции сверления отверстий.

Инъектирование выполняется в три этапа.

Старые стены очень часто скрывают в себе большое количество пустот. С помощью специальной системы пакеров все пустоты заполняются суспензией Remmers Bohrlochsuspension (рис. 10.1).

Рис. 10. Инъектирование при наличии полостей. Последовательность работ: 1 – заполнениется суспензией Remmers Bohrlochsuspension; 2 – протыкание в суспензии канала для инъекции; 3 – инъектирование стен

Как только суспензия начнет схватываться, в ней с помощью специальной иглы протыкается инжекционный канал (рис. 10.2).

В заключение выполняется инъектирование под низким давлением эмульсией Remmers Kiesol IK (рис. 10.3). После демонтажа пакеров отверстия заполняются суспензией Bohrlochsuspension.

Предварительная сушка стены методом нагревательных пакеров

При чрезвычайно высоком капиллярном водопоглощении через специальный пакер в пористую стену под давлением подается нагретый воздух. Часто вода выходит уже в жидкой фазе. А после включения электронагревательного оборудования она испаряется и выходит наружу в виде пара. Те же самые пакеры могут использоваться и на следующей операции – при инъектировании.

Remmers использует модульную систему, быстро и просто монтируемую в самое короткое время: длина охватываемого участка составляет 8,5 м, с помощью специальных фитингов система расширяется и может использоваться для просушивания сразу нескольких стен.

Уже через пять часов работы этой системы влажность стены толщиной 50 см уменьшается с почти 100 % до 50 % и ниже.

Для каждой стены подключают автономные коллекторы (рис. 11.1). Шланги соединяют простым резьбовым соединением к уже вмонтированным в стену пакерам (рис. 11.2). Распространение горячего воздуха на большое пространство внутри стены и вытеснение воды (рис. 11.3).

Рис. 11. Предварительная сушка стены: А – общий вид; Последовательность работ: 1 – монтаж оборудования; 2 – подключение к пакерам; 3 – выход влаги

Сквозное инъектирование

Сквозное инъектирование – это наружная гидроизоляция без обнажения фундамента (рис. 12). В случаях, когда по конструктивным соображениям или из-за коммуникаций откопать фундамент снаружи не представляется возможным, поможет так называемое сквозное инъектирование: изнутри через отверстия к наружной поверхности стены под давлением подается инъектируемый гель.

Рис. 12. Сквозное инъектирование

Метод применим также и для гидроизоляции плит основания фундамента. Remmers PUR-Injektionsgel быстро схватывается, устойчив к воздействию растворов кислот, щелочесодержащих соединений и типичных для стройматериалов солей и газов.

Очень высокая гидроизолирующая эффективность устойчива к циклам «замораживания-размораживания». Гель оказывает стабилизирующее воздействие на грунт и подходит также для ремонта негерметичных мест и пропускающих воду трещин.
