ВНЕШНЯЯ ИЗОЛЯЦИЯ И КООРДИНАЦИЯ ИЗОЛЯЦИИ

II. ИЗОЛЯЦИЯ ЭЛЕКТРОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ

ВНЕШНЯЯ ИЗОЛЯЦИЯ И КООРДИНАЦИЯ ИЗОЛЯЦИИ

1.2.Изоляция воздушных линий электропередач

)

Рис. 1.2.1. Фотография ЛЭП-110 кВ

Рис. 1.3.1. Подвесной тарельчатый изолятор

1 - изолирующее тело изолятора; 2 - шапка изолятора; 3 - пестик: 4 — песочно-цементная связка: 5 - прокладка: 6 - пружинный замок; 7 - паз: N1, N₂: - направление силы нормального давления

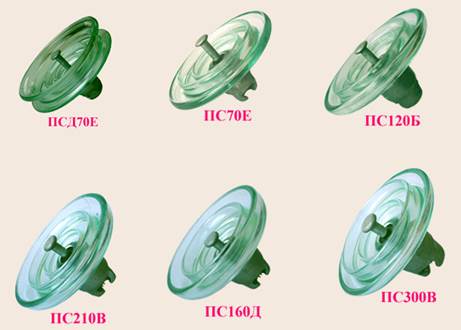

Рис. 1.3.2. Примеры подвесных стеклянных изоляторов

Рис. 1.3.3. Штыревой изолятор ШФ10-В: а - крепление к траверсе, б - крепление на столбе

Рис. 1.3.4.Стержневые изоляторы из высокопрочного фарфора

а) б)

Рис.1.2.6 а)- полимерные стержневые изолятор на 110 кВ; б)- ЛЭП-110 кВ с полимерными изоляторами

Рис. 1.2.10. Линейные подвесной полимерный изолятор ЛК 120/110- А2

Рис. 1.2.10. Линейные подвесной полимерный изолятор ЛК 70/35- А3

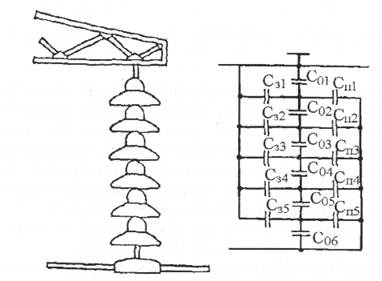

Рис. 1.3.5. Упрощенная схема замещения гирлянды изоляторов

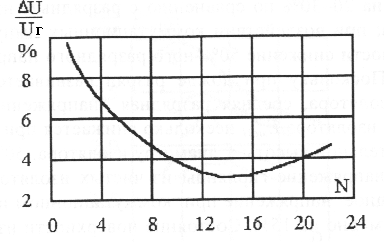

Рис. 1.3.6. Зависимость напряжения на изоляторе ΔU в % от напряже­ния на гирлянде из 22 изоляторов ПС120 ВЛ 500 кВ от порядкового номера изолятора при отсчете от провода

Число изоляторов в гирлянде изменяется в следующих пределах табл. 1.3.3

Таблица 1.3.3

Uном, кВ
Длина гирлянды г,м	1.3-1.7	2.3-2.5	2.9-3.5	4.3-4.5
Число изоляторов в гирлянде, шт	6-8	10-14	15-21	21-29
