Изоляторы ОРУ

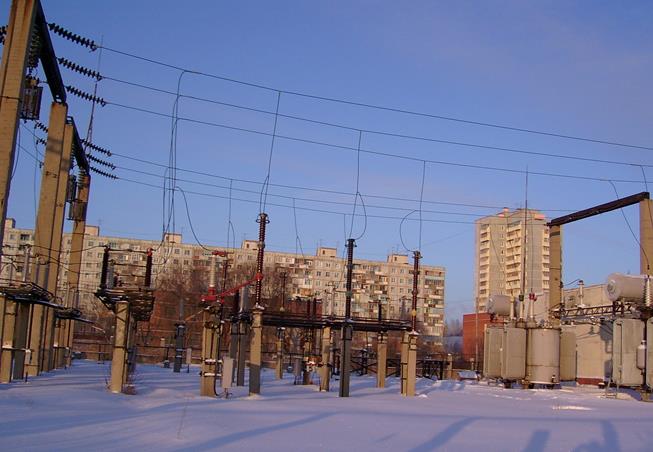

Рис. 1.4.1. ОРУ подстанции на 110 кВ

а) б) в)

Рис. 1.4.2.Опорные изоляторы наружной установки: а - опорный стержневой ОНС-110; б-колонка из двух опорно-штыревых изоляторов ОНШ-2800;

Рис. 1.4.3. Стержневые и штыревые опорные изоляторы на подстанции 110 кВ

Рис. 1.4.4. Опорные высоковольтные конструкции из стержневых изоляторов [5]:

а) сдвоенная колонка; б) тренога на 330 кВ

На подстанциях также стали применяться полимерные изоляторы

Рис. 1.2.12.Опорный полимерный изолятор ОСК6-110
