Лекція 9. Логічні моделі даних BPWIN, ERWIN

Огляд моделей даних BPWIN, ERWIN

Реорганизация деятельности предприятия, особенно если такая реорганизация связана с внедрением корпоративных информационных систем, связана с серьезным риском. К сожалению, можно привести множество примеров, когда проекты по внедрению готовых или разработанных под заказ информационных систем оканчивались неудачей. Между тем существующие и опробованные в течение многих лет методики и инструментальные средства позволяют минимизировать риски ирешать ключевые вопросы, возникающие на различных этапах реорганизации бизнес-процессов предприятия, в том числе реорганизации, сопровождающейся внедрением информационных систем.

Что происходит на предприятии?Прежде чем пытаться улучшить деятельность предприятия, выбрать, а затем внедрить информационную систему, необходимо проанализировать, как работает предприятие в настоящее время. Для анализа необходимо знать не только как работает предприятие в целом, как оно взаимодействует с внешними организациями, заказчиками и поставщиками, но и как организована деятельность на каждом рабочем месте. Один человек, как правило, не обладает такой информацией. Действительно, руководитель предприятия хорошо разбирается, как работает организация в целом, но не в состоянии знать особенности деятельности всех рядовых сотрудников. Рядовой сотрудник хорошо разбирается в своих обязанностях, но плохо знает, как работают его коллеги. Следовательно, для анализа деятельности предприятия следует собрать знания множества в едином месте - создать модель деятельности предприятия. Многие корпоративные информационные системы зарубежных производителей (SAP R/3, BAAN, ROSS iRenaissance и др.) имеют в своем составе специальные средства (поддерживающие оригинальные методики), с помощью которых можно обследовать предприятия и построить модель их деятельности, однако существуют стандартизированные, опробованные в течение многих лет методологии и инструментальные средства. Наиболее известной и распространенной является предложенная в 70-х годах

Дугласом Россом (Douglas Ross) методология структурного анализа SADT (Structured Analysis and Design Technique).

В начале 90-х годов в США на основе SADT был принят стандарт моделирования бизнес-процессов IDEF0 (http://www.idef.com). IDEFO является независимым от частных организаций стандартом и получил чрезвычайно широкое распространение, он принят в качестве стандарта в нескольких международных организациях, в том числе в НАТО и МВФ. BPwin 4.0 является инструментальным средством, полностью поддерживающим стандарт IDEF0.

Основная идея методологии SADT - построение древовидной функциональной модели предприятия. Сначала функциональность предприятия описывается в целом, без подробностей. Такое описание называется контекстной диаграммой. Взаимодействие с окружающим миром описывается в терминах входа (данные или объекты, потребляемые или изменяемые функцией), выхода (основной результат деятельности функции, конечный продукт), управления (стратегии и процедуры, которыми руководствуется функция) и механизмов (необходимые ресурсы). Кроме того, при создании контекстной диаграммы формулируются цель моделирования, область (описание того, что будет рассматриваться как компонент системы, а что как внешнее воздействие) и точка зрения (позиция, с которой будет строиться модель). Обычно в качестве точки зрения выбирается точка зрения лица или объекта, ответственного за работу моделируемой системы в целом.

Затем общая функция разбивается на крупные подфункции. Этот процесс называется функциональной декомпозицией. Затем каждая подфункция декомпозируется на более мелкие - и так далее до достижения необходимой детализации описания. На рис. 1 показано дерево функций, называемое деревом узлов функциональной модели.

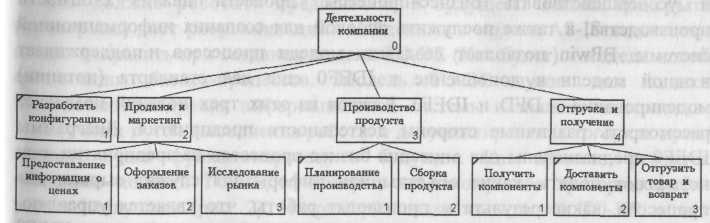

Рис. 1. Пример декомпозиции - диаграмма дерева узлов функциональной модели

Каждый узел соответствует отдельному фрагменту описания - диаграмме. Модель представляет собой совокупность иерархически выстроенных диаграмм, каждая из которых является описанием какой-либо функции или работы (activity).

Работы на диаграммах изображаются в виде прямоугольников (функциональные блоки). Каждая работа изображает какую-либо функцию или работу и именуется глаголом или глагольной фразой, обозначающей действие, например "Изготовление изделия", "Обслуживание клиента" ит. д. Стрелки помечаются существительным и обозначают объекты или информацию, связывающую работы между собой и с внешним миром. В отличие от моделей, отображающих структуру организации, работа на диаграмме верхнего уровня в функциональной модели - это не элемент управления нижестоящими работами. Работы нижнего уровня - это то же самое, что работа верхнего уровня, но в более детальном изложении. После каждого сеанса декомпозиции автором диаграммы формируется папка -набор документов, в который входит сама диаграмма, дополнительные отчеты и т. д. Папка направляется эксперту предметной области (т. е. человеку, хорошо разбирающемуся в моделируемом фрагменте деятельности предприятия) для проведения экспертизы. На уровне контекстной диаграммы это может быть управляющий предприятия, на уровне первой декомпозиции - начальник отдела и т. д., вплоть до рядового исполнителя. Прежде чем декомпозировать далее, на текущем уровне необходимо внести в диаграмму все замечания экспертов. Таким образом, каждый из экспертов дополняет модель в той ее части, в которой он наиболее компетентен. В результате получается полностью адекватная системе модель, которая позволяет наглядно представить существующие недостатки, перенаправить и усовершенствовать бизнес-процессы, провести анализ стоимости производства, а также послужить основой для создания информационной системы. BPwin позволяет создавать модели процессов и поддерживает в одной модели в дополнение к IDEF0 еще два стандарта (нотации) моделирования - DFD и IDEF3. Каждая из этих трех нотаций позволяет рассмотреть различные стороны деятельности предприятия. Диаграммы IDEF0 предназначены для описания бизнес-процессов на предприятии, они позволяют понять, какие объекты или информация служат сырьем для процессов, какие результаты производят работы, что является управляющими факторами и какие ресурсы для этого необходимы. Нотация IDEF0 позволяет выявить формальные недостатки бизнес-процессов, что существенно облегчает анализ деятельности предприятия. Диаграммы потоков данных (Data flow diagramming, DFD) используются для описания документооборота и обработки информации. Для описания логики взаимодействия информационных потоков более подходит IDEF3, называемая также workflow diagramming - нотацией моделирования, использующая графическое описание информационных потоков, взаимоотношений между процессами обработки информации и объектов, являющихся частью этих процессов.

В результате обследования предприятия строится функциональная модель существующей организации работы AS-IS (Как есть). На основе модели AS-IS достигается консенсус между различными единицами бизнеса по тому, "кто что сделал" и что каждая единица бизнеса добавляет в процесс. Модель AS-IS позволяет выяснить, "что мы делаем сегодня" перед тем, как перепрыгнуть на то, "что мы будем делать завтра". Внедрение информационной системы неизбежно приведет к перестройке существующих бизнес-процессов предприятия. Анализ функциональной модели позволяет понять, где находятся наиболее слабые места, в чем будут состоять преимущества новых бизнес-процессов и насколько глубоким изменениям подвергнется существующая структура организации бизнеса. Детализация бизнес-процессов позволяет выявить недостатки организации даже там, где функциональность на первый взгляд кажется очевидной. Признаком неэффективной деятельности могут быть бесполезные, неуправляемые и дублирующиеся работы, неэффективный документооборот (нужный документ не оказывается в нужном месте в нужное время), отсутствие обратных связей по управлению (на проведение работы не оказывает влияния ее результат) и входу (объекты или информация используются нерационально) и т. д.

Как должно работать предприятие в будущем? Какой выигрыш (проигрыш) даст реорганизация?Найденные в модели AS-IS недостатки можно исправить при создании модели ТО-ВЕ (Как будет) - модели новой организации бизнес-процессов. Модель ТО-ВЕ нужна для оценки последствий внедрения информационной системы и анализа альтернативных/лучших путей выполнения работы и документирования того, как предприятие будет функционировать в будущем. Как правило, строится несколько моделей ТО-ВЕ, из которых по какому-либо критерию выбирается наилучшая (рис. 2). Например, каждая из моделей ТО-ВЕ может соответствовать определенной информационной системе.

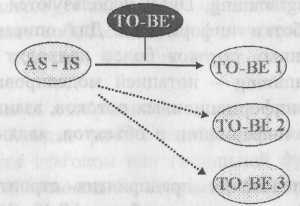

Рис. 2. Построение моделей ТО-ВЕ как результат анализа модели AS-IS

Проблема состоит в том, что таких критериев много и непросто определить важнейший. Для того чтобы определить эффективность бизнес-процессов после внедрения корпоративной информационной системы, необходима система метрики, т. е. качество следует оценивать количественно.

BPwin предоставляет аналитику два инструмента для оценки модели -стоимостный анализ, основанный на работах (Activity Based Costing, ABC), и свойства, определяемые пользователем (User Defined Properties, UDP). ABC является широко распространенной методикой, используемой международными корпорациями и государственными организациями для идентификации движителей затрат в организации. Стоимостный анализ представляет собой соглашение об учете, используемое для сбора затрат, связанных с работами, с целью определить общую стоимость процесса. Стоимостный анализ основан на модели работ, поскольку количественная оценка невозможна без детального понимания функциональности предприятия. Обычно ABC применяется для того, чтобы понять происхождение затрат и облегчить выбор нужной модели работ при реорганизации деятельности предприятия (Business Process Re-engineering, BPR). С помощью стоимостного анализа можно решить такие задачи, как определение действительной стоимости производства продукта, определение действительной стоимости поддержки клиента, идентификация работ, которые стоят больше всего (те, которые должны быть улучшены в первую очередь), и др. в каждой из моделей AS-IS и ТО-ВЕ. Следовательно, стоимостный анализ позволяет оценить, каковы будут последствия внедрения информационной системы, действительно ли это приведет к повышению производительности и экономическому эффекту и к какому именно.

BPwin позволяет делать достаточно эффективные оценки стоимости, но при этом не претендует на высокую точность таких оценок. Для точных вычислений затрат можно воспользоваться специализированным средством тоимостного анализа EasyABC. BPwin поддерживает двунаправленный экспорт - импорт в EasyABC (рис. 3). Результаты стоимостного анализа наглядно представляются на специальном отчете BPwin - ABC. ABC позволяет оценить стоимостные и временные характеристики системы. Если стоимостных показателей недостаточно, имеется возможность внесения собственных метрик - свойств, определенных пользователем UDP.

Рис. 3. Общая схема взаимодействия BPwin с программными продуктами Computer Associates и других фирм
