Струйные насосы

Струйно-насосная установка представляет собой насосную систему механизированной добычи нефти, состоящую из устьевого наземного и погружного оборудования. Наземное оборудование включает сепаратор, силовой насос, устьевую арматуру, КИП; погружное оборудование — струйный насос с посадочным узлом (Рисунок 4.15).

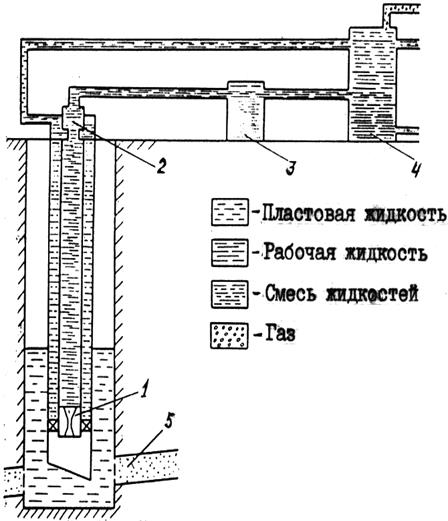

Рисунок 4.15 — Струйно-насосная установка

1 — струйный насос; 2 — ловитель; 3 — силовой насос; 4 — сепаратор; 5 — продуктивный пласт

Струйные насосы отличаются отсутствием подвижных частей, компактностью, высокой прочностью, устойчивостью к коррозии и абразивному износу, дешевизной. КПД струйной установки приближается к КПД других гидравлических насосных систем. Рабочие характеристики струйного насоса близки к характеристикам электропогружного насоса.

Струйный насос (Рисунок 4.16) приводится в действие под влиянием напора рабочей жидкости (лучше нефти или воды), нагнетаемой в НКТ 1, соединенные с соплом 2. При прохождении узкого сечения сопла струя перед диффузором 4 приобретает большую скорость и поэтому в каналах 3 снижается давление. Эти каналы соединены через полость насоса 5 с подпакерным пространством 6 и пластом, откуда пластовая жидкость всасывается в насос и смешивается в камере смешения с рабочей. Смесь жидкостей далее движется по кольцевому пространству насоса и поднимается на поверхность по межтрубному пространству (насос спускают на двух концентрических рядах труб) под давлением нагнетаемой в НКТ рабочей жидкости. Насос может откачивать высоковязкие жидкости и эксплуатироваться в сложнейших условиях (высокие температуры пластовой жидкости, содержание значительного количества свободного газа и песка в продукции и т.д.).

Рисунок 4.16 — Схема струйного насоса

1 — насосно-компрессорные трубы; 2 — сопло; 3 — каналы; 4 — диффузор; 5 — входная часть насоса; 6 — подпакерное пространство.

По данным НИПИ Гипроморнефтегаз срок службы струйного насоса в абразивной среде не менее 8 месяцев, теоретический отбор жидкости до 4000 м³/сут. максимальная глубина спуска — 5000 м, масса погружного насоса 10 кг.

4.4 ЭКСПЛУОТАЦИЯ ГАЗОВЫХ СКВАЖИН

Существенное отличие физических свойств газа от физических свойств нефти, выражается, главным образом, в его незначительной плотности, высокой упругости, значительно меньшей вязкости, определяет специфику разработки газовых и газоконденсатных месторождений, заключающуюся в том, что газ добывают, в основном, фонтанным способом. При этом сложная и протяженная система газоснабжения от залежи до потребления полностью герметична и представляет собой единое целое.

Газовые месторождения разделяют на чисто газовые месторождения и газоконденсатные. На газовых месторождениях из скважин поступает чистый газ (природный газ) вместе с небольшим количеством влаги и твердыми частицами механических примесей. Природный газ состоит в основном из легкого углеводорода — метана (94 ¸ 98 %), не конденсирующегося при изменении пластового давления. Чисто газовые месторождения встречаются редко. Примеры газовых месторождений: Заполярное, Уренгойское, Медвежье (в сеноманских отложениях).

В состав газоконденсантных месторождений входит не только легкий углеводород парафинового ряда — метан, но и более тяжелые, углеводороды при изменении пластового давления переходящие в жидкое состояние, образуя так называемый конденсат. Вместе с газом и конденсатом с забоя скважин поступает вода и твердые частицы механических примесей. На ряде отечественных (Оренбургское, Астраханское газоконденсатные месторождения) и зарубежных (Лакское во Франции) месторождений газы содержат достаточно большое количество сероводорода и углекислого газа (до 25 % по объему). Такие газы называются кислыми. На отдельных месторождениях вместе с газом из скважин поступает достаточно большое количество ценных инертных газов (в основном, гелия).

Основной метод добычи газа и газового конденсата — фонтанный, так как газ в продуктивном пласте обладает достаточно большой энергией, обеспечивающей его перемещение по капиллярным каналам пласта к забоям газовых скважин. Как и при фонтанном способе добычи нефти, газ поступает к устью скважины по колонне фонтанных труб.

Добычу газа ведут из одного пласта (однопластовые месторождения) и из двух и более пластов (многопластовые месторождения).

Оптимальный диаметр фонтанных труб определяют, исходя из двух критериев: максимального выноса с забоя скважин на поверхность твердых и жидких примесей газа и минимума потерь давления в трубах при заданном дебите газовой скважины. Вынос твердых частиц с забоя скважины с потоками газа обеспечивается в том случае, если скорость восходящего потока в скважине превысит критическую скорость, при которой твердые частицы еще будут находиться во взвешенном состоянии в потоке газа.

Оборудование устья и забоя газовых скважин, а также конструкция газовой скважины практически аналогичны нефтяным скважинам.

Эксплуатация газовых скважин связана с необходимостью обеспечения заданного дебита газа и газового конденсата. Это зависит во многом от состояния призабойной зоны скважины, степени ее обводненности, наличия в составе газа и конденсата агрессивных компонентов (сероводорода, углекислого газа) и других факторов, среди которых важное значение имеет число одновременно эксплуатируемых продуктивных пластов в одной скважине.

При значительных пескопроявлениях продуктивного пласта на забое скважины образуются малопроницаемые для газа песчаные пробки, существенно снижающие дебит скважин. Например, при равенстве проницаемостей пласта и песчаной пробки дебит скважин составляет всего 5 % дебита скважины газа незасоренной скважины.

Основные задачи, решаемые при эксплуатации газовых скважин с пескопроявлениями на забое: с одной стороны, предотвращение образования песчаных пробок за счет ограничения дебита скважин; с другой стороны, выбор такого дебита скважины, при котором обеспечивался бы вынос частиц песка, проникающих на забой, на поверхность, к устью скважины. Наконец, если снижение дебита скважины для предотвращения образования песчаных пробок окажется намного меньше потенциального дебита скважины, то необходимо решать вопрос о защите призабойной зоны скважины от попадания песка и образования песчаных пробок с сохранением высокого дебита скважины.

В последнем случае для защиты забоя скважины от попадания песка устанавливают различные фильтры: с круглыми отверстиями, щелевые и проволочные. Первые два вида фильтров представляют собой отрезки труб с круглыми отверстиями диаметром 1.5 – 2 мм или с продолговатыми отверстиями типа щелей. Проволочные фильтры — это обрезки труб с круглыми крупными отверстиями, обмотанные проволокой с малым шагом навивки.

Применяют также закрепление слабых пород призабойной зоны пласта для предотвращения их разрушения и засорения забоя скважины. Для этого в скважину закачивают водные суспензии различных смол (фенольно-формальдегидных, карбамидных и др.). При этом в пласте смола отделяется от воды и цементирует частицы песка, а вода заполняет капиллярные каналы и удаляется из них при освоении скважин. Для удаления песчаных пробок применяют также промывку скважин.

При эксплуатации газовых скважин в условиях обводнения призабойной зоны следует учитывать такие отрицательные последствия, как снижение дебита скважины, сильное обводнение газа, опасность образования большого объема кристаллогидратов и др. В связи с этим необходимо постоянное удаление воды из призабойной зоны скважины.

Применяют периодическое и непрерывное удаление влаги из скважины. К периодическим методам удаления влаги относят: остановку скважины (периодическую) для обратного поглощения жидкости пластом; продувку скважины в атмосферу или через сифонные трубки; вспенивание жидкости в скважине за счет введения в скважину пенообразующих веществ (пенообразователей). К непрерывным методам удаления влаги из скважины относят: эксплуатацию скважин при скоростях выходящего газа, обеспечивающих вынос воды с забоя; непрерывную продувку скважин через сифонные или фонтанные трубы; применение плунжерного лифта; откачку жидкости скважинными насосами; непрерывное вспенивание жидкости в скважине.

Выбор метода удаления влаги зависит от многих факторов. При малых дебитах газа из скважины достаточно применение одного из периодических методов удаления влаги, а при больших дебитах — одного из непрерывных методов. Широко применяется относительно недорогой и достаточно эффективный метод введения в скважину веществ — пенообразователей. В качестве пенообразователей используют поверхностно-активные вещества (ПАВ) — сильные пенообразователи — сульфанол, синтетические моющие порошки ("Кристалл", "Луч") и др. Вспененная жидкость имеет значительно меньшую плотность и легко выносится на поверхность с потоком газа.

При добыче кислых газов главное — защита обсадных и фонтанных труб и оборудования от агрессивного действия сероводорода и углекислого газа. Для защиты труб и оборудования от коррозии разработаны различные методы: ингибирование с помощью веществ — ингибиторов коррозии; применение для оборудования легированных коррозионно-стойких сталей и сплавов; применение коррозионно-стойких неметаллических и металлических покрытий, использование электрохимических методов защиты от коррозии: использование специальных технологических режимов эксплуатации оборудования,

Наибольшее применение в практике эксплуатации газовых скважин при добыче кислых газов для защиты от коррозии нашли ингибиторы, т.е. вещества, при введении которых в коррозионную среду скорость коррозии значительно снижается или коррозия полностью прекращается.

Схемы ввода ингибиторов:

· инжекция ингибиторов в межтрубное пространство;

· закачка ингибиторов непосредственно в пласт;

· введение ингибиторов в твердом состоянии.

Для изготовления подземного оборудования (пакеры, циркуляционные и предохранительные клапаны и др.) используют легированные коррозионно‑стойкие стали. В отдельных случаях для фонтанных и обсадных труб применяют алюминиевые сплавы — дюралюмины, хромистые нержавеющие стали.

При протекторной защите фонтанных и обсадных труб последние контактируют с пластинами из более электроотрицательных металлов (магния, цинка). В этом случае коррозионному разрушению подвергаются не стальные трубы, а более отрицательные металлы анода. Если для защиты труб и оборудования применяют катодную защиту, то от источника постоянного тока (катодной станции) на трубы или оборудование подают отрицательный потенциал, а на рядом расположенный отрезок трубы (анод) — положительный потенциал, что приводит к разрушению анода и к сохранению без разрушения катода, т.е. металла труб или оборудования.

При эксплуатации газовых скважин может быть осложнение — гидратообразование. Пары воды конденсируются и скапливаются в скважине и газопроводах. При определенных условиях каждая молекула углеводородного газа (метан, этан, пропан, бутан) способна связать 6 – 17 молекул воды, например: СН₄6Н₂О; С₂Н₈; 8Н₂О; С₃Н₈; 17Н₂О. Таким образом, образуются твердые кристаллические вещества, называемые кристаллогидратами. По внешнему виду гидраты напоминают снег или лед. Это устойчивые соединения, при нагревании или понижении давления, быстро разлагающиеся на газ и воду.

Образовавшиеся гидраты могут закупорить скважины, газопроводы, сепараторы, нарушить работу измерительных приборов и регулирующих средств.

Борьба с гидратами, как и с любыми отложениями, ведется, в направлениях их предупреждения и ликвидации. Следует всегда отдавать предпочтение методам предупреждения гидратообразования. Если безгидратный режим не возможен, то применяются ингибиторы гидратообразования: метиловый спирт СН₃ОН (метанол), хлористый кальций, гликоли (этиленгликоль, ди- и триэтиленгликоль).

4.5 ОДНОВРЕМЕННАЯ РАЗДЕЛЬНАЯ ЭКСПЛУАТАЦИЯ НЕСКОЛЬКИХ ПЛАСТОВ ОДНОЙ СКВАЖИНОЙ

Опыт разработки нефтяных и газовых месторождений показывает, что более половины всех капитальных вложений приходится на бурение скважин. Кроме того, не всегда в пластах содержатся рентабельные для извлечения самостоятельной сеткой скважин запасы нефти и газа. Уменьшить затраты на бурение скважин и сделать рентабельной добычу нефти и газа из пластов с небольшими запасами позволяет одновременная раздельная эксплуатация нескольких пластов одной скважиной (ОРЭ).

Метод ОРЭ заключается в том, что пласты в скважине разобщаются с помощью специальных устройств (пакеров) и для каждого пласта создаются отдельные каналы для выхода продукции на поверхность, снабженные соответствующим оборудованием.

Принципиальные схемы ОРЭ приведены на рисунке 4.17 (насосное оборудование, фильтры, якори условно не показаны). При одновременной эксплуатации двух пластов с одним пакером (Рисунок 4.17 а) продукция нижнего пласта отводится на подъемной трубе, нижнего — по межтрубному пространству. В случае одновременной эксплуатации трех пластов с двумя пакерами (Рисунок 4.17 б) используются две подъемные трубы, а с тремя пакерами (Рисунок 4.17 в) — три трубы.

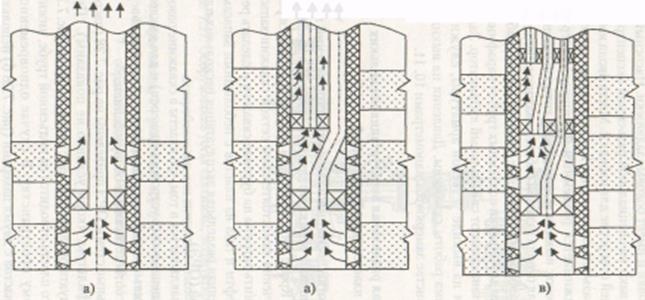

Рисунок 4.17 — Принципиальные схемы ОРЭ

а) — эксплуатация двух пластов с одним пакером; б) — эксплуатация трех пластов с двумя пакерами;

в) — эксплуатация трех пластов с тремя пакерами

Продукция разных пластов доставляется на поверхность отдельно, что позволяет не смешивать разносортные (например, высокосернистые и малосернистые) нефти. Более того, одновременно ложно добывать из одного пласта нефть, а из другого — газ. Различными могут быть и способы эксплуатации разных пластов. Согласно терминологии принято для краткости именовать ту или иную технологическую схему совместной эксплуатации названием способа эксплуатации сначала нижнего, а затем верхнего пласта.

Например, схема насос-фонтан означает, что нижний пласт эксплуатируется насосным способом, а верхний — фонтанным.

Возможности раздельной эксплуатации пластов через одну скважину существенно зависят от диаметра эксплуатационной колонны. Если он мал (меньше 168 мм), то диаметры подъемных труб невелики и их гидравлическое сопротивление является повышенным, что отрицательно сказывается на дебите скважин
