Установка погружных диафрагменных электронасосов

Установки погружных диафрагменных электронасосов УЭДН5 предназначены для эксплуатации малодебитных скважин преимущественно с пескопроявлениями, высокой обводненностью продукции, кривыми и наклонными стволами с внутренним диаметром обсадной колонны не менее 121.7 мм.

Содержание попутной воды в перекачиваемой среде не ограничивается. Максимальная массовая концентрация твердых частиц 0.2 % (2 г/л); максимальное объемное содержание попутного газа на приеме насоса 10 %; водородный показатель попутной воды рН = 6.0 ¸ 8.5; максимальная концентрация сероводорода 0.001 % (0.01 г/л).

Погружной диафрагменный электронасос опускается в скважину на насосно-компрессорных трубах (ГОСТ 633-80) условным диаметром 42, 48 или 60 мм.

Электронасос (Рисунок 4.13) — насос и электродвигатель в одном корпусе) содержит асинхронный четырехполюсный электродвигатель, конический редуктор и плунжерный насос с эксцентриковым приводом и пружиной для возврата плунжера. Муфта кабеля соединяется с токовводом.

Установки обеспечивают подачу от 4 до 16 м³, давление 6.5 ¸ 17 МПа, КПД 35 – 40 %, мощность электродвигателя 2.2 ¸ 2.85 кВт; частота вращения электродвигателя - 1500 мин^-1, масса от 1377 до 2715 кг.

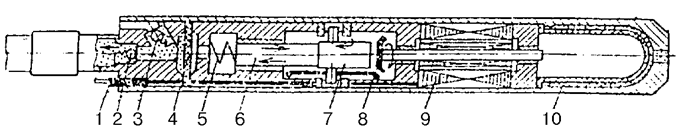

Рисунок 4.13 — Погружной диафрагменный электронасос

1 — токоввод; 2 — нагнетательный клапан; 3 — всасывающий клапан; 4 — диафрагма; 5 — пружина; 6 — плунжерный насос; 7 — эксцентриковый привод; 8 — конический редуктор; 9 — электродвигатель; 10 — компенсатор
