Эксплуатация скважин погружными электроцентробежными насосами

На заключительной стадии эксплуатации вместе с нефтью из скважин поступает большое количество пластовой воды, применение штанговых насосов становится малоэффективным. Этих недостатков лишены установки погружных электронасосов УЭЦН.

Погружные центробежные электронасосы для откачки жидкости из скважины принципиально не отличаются от обычных центробежных насосов, используемых для перекачки жидкостей на поверхности земли. Однако малые радиальные размеры, обусловленные диаметром обсадных колонн, в которые спускаются центробежные насосы, практически неограниченные осевые размеры, необходимость преодоления высоких напоров и работа насоса в погруженном состоянии привели к созданию центробежных насосных агрегатов специфического конструктивного исполнения. Внешне они ничем не отличаются от трубы, но внутренняя полость такой трубы содержит большое число сложных деталей, требующих совершенной технологии изготовления.

Погружные центробежные электронасосы — это многоступенчатые центробежные насосы с числом ступеней в одном блоке до 120, приводимые во вращение погружным электродвигателем специальной конструкции). Электродвигатель питается с поверхности электроэнергией, подводимой по кабелю от повышающего автотрансформатора или трансформатора через станцию управления, в которой сосредоточена вся контрольно-измерительная аппаратура и автоматика. Погружные центробежные электронасосы опускаются в скважину под расчетный динамический уровень обычно на 150 - 300 м. Жидкость подается по НКТ, к внешней стороне которых прикреплен специальными поясками электрокабель. В насосном агрегате между самим насосом и электродвигателем имеется промежуточное звено, называемое протектором или гидрозащитой. Установка погружного центробежного электронасоса (Рисунок 4.10) включает маслозаполненный электродвигатель ПЭД 1; звено гидрозащиты или протектор 2; приемную сетку насоса для забора жидкости 3; многоступенчатый центробежный насос ПЦЭН 4; НКТ 5; бронированный трехжильный электрокабель 6; пояски для крепления кабеля к НКТ 7; устьевую арматуру 8; барабан для намотки кабеля при спуско-подъемных работах и хранения некоторого запаса кабеля 9; трансформатор или автотрансформатор 10; станцию управления с автоматикой 11 и компенсатор 12.

Насос, протектор и электродвигатель являются отдельными узлами, соединяемыми болтовыми шпильками. Концы валов имеют шлицевые соединения, которые стыкуются при сборке всей установки. При необходимости подъема жидкости с больших глубин секции погружного центробежного электронасоса соединяются друг с другом так, что общее число ступеней достигает 400. Всасываемая насосом жидкость последовательно проходит все ступени и покидает насос с напором, равным внешнему гидравлическому сопротивлению. УЭЦН отличаются малой металлоемкостью, широким диапазоном рабочих характеристик, как по напору, так и по расходу, достаточно высоким к. п. д., возможностью откачки больших количеств жидкости и большим межремонтным периодом. Обеспечивают подачу 10 ÷ 1300 м³/сут и более напором 450 ÷ 2000 м вод.ст. (до 3000 м).

Следует напомнить, что средняя по России подача по жидкости одной УЭЦН составляет 114.7 т/сут, а УШСН — 14.1 т/сут.

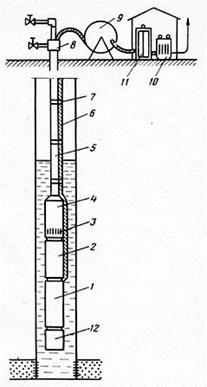

Рисунок 4.10 — Общая схема оборудования скважины установкой погружного центробежного насоса

Все насосы делятся на две основные группы; обычного и износостойкого исполнения. Подавляющая часть действующего фонда насосов (около 95 %) — обычного исполнения.

Насосы износостойкого исполнения предназначены для работы в скважинах, в продукции которых имеется небольшое количество песка и других механических примесей (до 1 % по массе). По поперечным размерам все насосы делятся на 3 условные группы: 5; 5А и 6, что означает номинальный диаметр обсадной колонны, (в дюймах), в которую может быть спущен данный насос. Группа 5 имеет наружный диаметр корпуса 92 мм, группа 5А — 103 мм и группа 6 — 114 мм.

Пример условного обозначения — УЭЦНМК5-50-1200, где У ‑ установка;Э ‑ привод от погружного электродвигателя; Ц ‑ центробежный; Н – насос; М ‑ модульный; К – коррозионно-стойкого исполнения; 5 – группа насоса; 50 ‑ подача, м³/сут; 1200 – напор, м.

Электродвигатели в установках применяются асинхронные, 3 фазные с короткозамкнутым ротором вертикального исполнения ПЭД40-103 — обозначает: погружной электродвигатель, мощностью 40 кВт, диаметром 103 мм. Двигатель заполняется специальным маловязким, высокой диэлектрической прочности маслом, служащим для охлаждения и смазки.

Для погружных электродвигателей напряжение составляет 380-2300 В, сила номинального тока 24,5÷86 А при частоте 50 Гц, частота вращения ротора 3000 мин^–1, температура окружающей среды +50÷90⁰С.

Модуль-секция насос — центробежный многоступенчатый, секционный. Число ступеней в насосном агрегате может составлять от 220 до 400.

При откачке электроцентробежными насосами пластовой жидкости, содержащей свободный газ, происходит падение их напо­ра, подачи и кпд, а возможен и полный срыв работы насоса. Поэтому, если содержание свободного газа в жидкости на входе в насос превышает 25 % по объему, то перед насосом устанавливают газосепаратор.

Конструктивно газосепаратор представляет собой корпус, в котором на валу, соединенном с валом насоса, вращаются шнек, рабочие колеса и камера сепаратора. Газожидкостная смесь закачивается с помощью шнека и рабочих колес в камеру сепаратора, где под действием центробежных сил жидкость, как более тяжелая, отбрасывается к периферии, а газ остается в центре. Затем газ через наклонные отверстия отводится в затрубное пространство, а жидкость — поступает по пазам переводника на прием насоса.

Применение газосепараторов позволяет откачивать центро­бежными насосами жидкости с содержанием свободного газа до 55 %.

Оборудование устья скважин, эксплуатируемых глубинными центробежными насосами

Типичная арматура устья скважины, оборудованной для эксплуатации УЭЦН (рисунок 4.11), состоит из крестовины 1, которая навинчивается на обсадную колонну.

В крестовине имеется разъемный вкладыш 2, воспринимающий нагрузку от НКТ. На вкладыш накладывается уплотнение из нефтестойкой резины 3, которое прижимается разъемным фланцем 5. Фланец 6 прижимается болтами к фланцу крестовины и герметизирует вывод кабеля 4.

Арматура предусматривает отвод затрубного газа через трубу 6 и обратный клапан 7. Арматура собирается из унифицированных узлов и запорных кранов. Она сравнительно просто перестраивается для оборудования устья при эксплуатации штанговыми насосами.

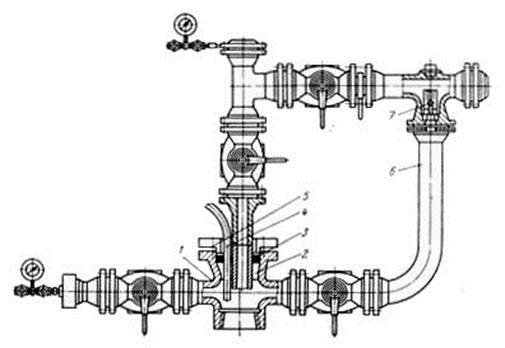

Рисунок 4.11 — Арматура устья скважины, оборудованной УЭЦН
