Основные технические характеристики аварийных радиостанций
Таблица 5.
| Характеристика | Единица измерения | Значение | |
| Р-855 УМ («Прибой-УМ») | Р-861 («Актиния») | ||
| Рабочие частоты | МГц | 121,5 | 2,182; 4,182; 8,364; 12,546 |
| Нестабильность частоты | 100 · 10-6 | 70 · 10-6 | |
| Мощность передатчика, не менее | Вт | 0,13 | |
| Виды работ | А2; АМ | АТ; А2; АМ | |
| Глубина модуляции передатчика в режимах А2 и АМ, не менее | % | ||
| Чувствительность приемника | мкВ | ||
| Полоса пропускания приемника при ослаблении сигнала в 2 раза | кГц | 500-1500 | 7-8,6 |
| Продолжительность непре-рывной работы в режиме А2 | ч | ||
| Масса радиостанции с батареей | кг | 0,9 |
Управление работой радиостанции осуществляется двумя кнопками S1 и S2. При нажатии S2 радиостанция работает в режиме приема, S1 — в радиотелефонии. Одновременное нажатие S1 и S2 переводит радиостанцию в режим тональной телеграфии.

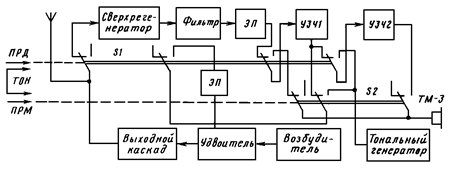

Рис. 26. Структурная схема радиостанции Р-855-УМ
Сверхрегенеративный каскад приемника выполняет функцию усилителя радиочастоты, амплитудного детектора и АРУ. Напряжение входного радиосигнала детектируется и через RС-фильтр поступает на вход эмиттерного повторителя (ЭП). Двухкаскадный усилитель звуковой частоты (УЗЧ) обеспечивает стабильность выходного сигнала приемника при изменении напряжения батареи. Особенностью его является экономичность в работе и отсутствие переходного трансформатора. На выходе УЗЧ через согласующий трансформатор подключается микротелефон ТМ-3.
Требуемая стабильность частоты передачи достигается использованием кварцевого резонатора, работающего на пятой механической гармонике (60,75 МГц). Согласование выхода УЗЧ с нагрузкой осуществляется через ЭП.
В режиме тональной телеграфии на вход модулятора поступает сигнал с тонального генератора. Выходной сигнал тонального генератора поступает в тракт модуляции на ЭП и одновременно в тракт прослушивания через УЗЧ на микротелефон.
Радиостанция отличается высокой надежностью и проста в эксплуатации. Ее механическое обслуживание сводится к периодической проверке правильности функционирования.
