Бортовой аварийный магнитофон «Марс-БМ».

Бортовой аварийный магнитофон «Марс-БМ» предназначен для записи переговоров членов экипажа между собой с помощью трех открытых микрофонов МфО (рис. 25.), размещенных в кабине пилотов, и записи переговоров по аппаратуре внутрибортовой связи и каналов радиосвязи. Один из каналов записи используется для фиксации кодированных сигналов текущего времени.

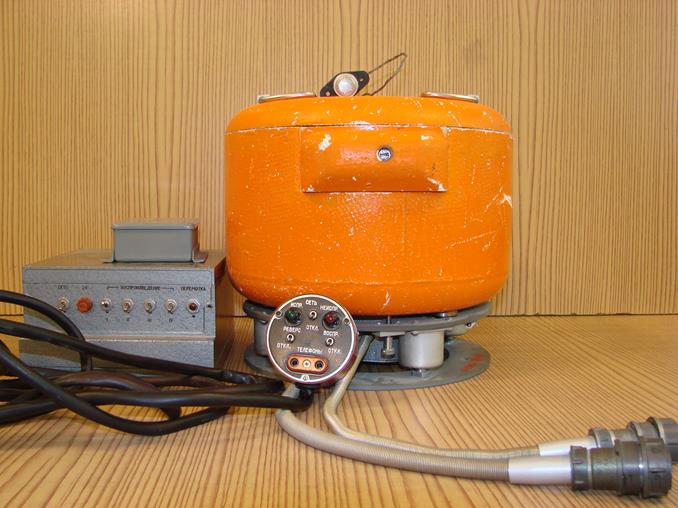

«Марс-БМ» выполнен в виде двух блоков. Блок, в котором размещен лентопротяжный механизм с магнитным носителем и часть электронных устройств, представляет собой ударо- и теплозащищенный герметизированный контейнер. Запись на магнитофон ведется в течение всего полета, начиная с момента достижения ВС скорости 70 км/ч. По ходу полета каждые 30 мин запись перезаписывается. Таким образом, сохраняется запись последних 30 мин полета.

Структурная схема бортового аварийного магнитофона «Марс-БМ»

Второй блок «Марс-БМ» состоит из следующих конструктивных узлов(см.рис.25):

¡ блока Б-1, объединяющего усилители воспроизведения УВ, электродвигатель ЭД, магнитные головки (МГ);

¡ блока Б-2, куда входят генераторы подмагничивания и стирания (Ген), усилители записи (У3), устройство автоматического контроля и индикации (КИ);

¡ стабилизатора напряжения(на рисунке не показан);

¡ двух пультов, один из которых предназначен для проверки работы магнитофона на борту, а второй – для проверки в лабораторных условиях (на рисунке не показаны).

В магнитофоне использован челночный вариант лентопротяжного механизма, при котором запись ведется вначале при перемещении ленты в одном направлении, а затем — в другом. Тип магнитного носителя – пленка 6Д шириной 19,05 мм.
