Архитектуры сетей SDH

1. Радиально-кольцевая архитектура сформирована с использованием базовых стандартных топологий линейных цепей и кольца.

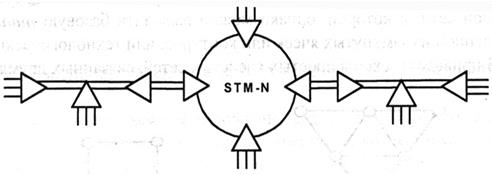

Рисунок 36-Радиально-кольцевая

2. Кольцо – кольцо. При соединении 2-х колец одного уровня (например, STM-4) используются интерфейсные карты предыдущего уровня иерархии (STM-1).

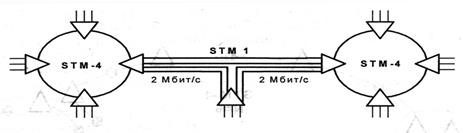

Рисунок 37 - Кольцо – кольцо. С использованием интерфейсных карт предыдущего уровня иерархии (STM-1)

Возможна каскадная схема соединения трёх колец различного уровня (STM-1, STM-4, STM-16). Здесь используют оптические трибы предыдущего иерархического уровня для перехода из одного кольца к другому.

Рисунок 38 - Кольцо – кольцо . Каскадная схема

3. Линейная архитектура для сети большой протяжённости.

Для линейных сетей с большой протяженностью расстояние между ТМ значительно больше оптического регенерационного участка. Такую структуру можно представить в виде последовательного соединения ряда секций, которые стандартизированы ITU-T G.957,G.958.

Рисунок 39- Сеть SDH большой протяженности со связью типа "точка-точка" и ее сегментация

Различают три типа стандартизированных участков или секций:

1. оптическая секция — участок ВОК между элементами сети.

Оптические секции нормируются по длине и выделяют три категории:

— внутристанционная I<2км.

— короткая межстанционная S=15÷ 20км

— длинная межстанционная секция L=40км при λ=1,3мкм; L=80км при λ=1,55мкм.

2. регенераторная секция (RS) — участок тракта между 2-мя соседними регенераторами или регенератором и другим прилегающим элементом сети.

3. мультиплексная секция (MS) — участок тракта между транспортными узлами, которые допускают автоматическую поддержку работоспособности сети (мультиплексоры, коммутаторы).

Маршрут — участок тракта между терминальными мультиплексорами ТМ, допускающими автоматическое поддержание работоспособности сети с номинальной производительностью.

3. Архитектура разветвлённой сети общего вида.

Рисунок 40 - Архитектура разветвлённой сети общего вида.

Такая архитектура используется для построения глобальных сетей. Основой формирования сети является остов. Остов (магистральная или опорная сеть) сформирован в виде одной сетевой ячейки, узлами которой являются цифровые кросс-коммутаторы DXC, связанные между собой по схеме «каждый с каждым». К остову присоединены периферийные сети SDH различных топологий — корпоративные, общегородские или сегменты других глобальных сетей.
