Раздел 7. Контактные явления

7.1. Термоэлектронная и фотоэлектрическая работа выхода. Контактная разность потенциалов. Потенциальные барьеры в контакте металл-полупроводник (модель Шоттки). Распределение концентрации электронов и потенциала в слое объемного заряда. Выпрямление в контакте металл-полупроводник. Вольт-амперная характеристика. Диодная и диффузионная теория выпрямления. Вольт-фарадная характеристика. Диод Шоттки. Омический контакт. Определение высоты барьера Шоттки на контакте металл-полупроводник. Высота барьеров, наблюдаемых у различных полупроводников. Влияние поверхностных состояний на высоту барьера. Приборы с барьером Шоттки в микроэлектронике.

7.2. Электронно-дырочный переход. Явления инжекции и экстракции. Теория выпрямления электронно-дырочного перехода, емкость р-n перехода. Биполярные приборы микроэлектроники с р-n переходами. Гетеропереходы. Типы гетеропереходов. Построение энергетической диаграммы гетероперехода. Электрические свойства гетеропереходов. Основные гетеропереходные пары. Приборы с гетеропереходами. Сверхрешетки. Приборы на сверхрешетках. Варизонные структуры и область их применения.

Термоэлектронная и фотоэлектрическая работа выхода. Контактная разность потенциалов. Потенциальные барьеры в контакте металл-полупроводник (модель Шоттки). Распределение концентрации электронов и потенциала в слое объемного заряда. Выпрямление в контакте металл-полупроводник. Вольт-амперная характеристика. Диодная и диффузионная теория выпрямления. Вольт-фарадная характеристика. Диод Шоттки. Омический контакт. Определение высоты барьера Шоттки на контакте металл-полупроводник. Высота барьеров, наблюдаемых у различных полупроводников. Влияние поверхностных состояний на высоту барьера. Приборы с барьером Шоттки в микроэлектронике.

Контактные явления -физические явления которые возникают в структурах с контактными (_M/_M, _M/n, n/n)

Основные понятия физики контактов

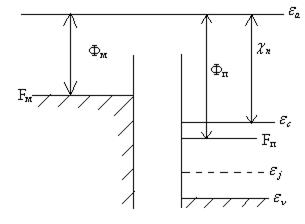

Зонные модели М и П

-уровень вакуума (начало отсчёта энергии), уровень на котором кинетическая энергия ē=0

Ф_м и Ф_п – терм. Работы выхода электрона из М и П- энергия, которую нужно сообщить электрону для его перевода с уровня Ферми на уровень

- энергия электронного сродства – внешняя (фотоэлектрическая) работа выхода- энергия, необходимая для перевода электрона с уровня на уровень

Токи термоэлектронной эмиссии

Использование в эмиссионной модели контактов

Метан: j_тэм=AT²e^-Фμ/кт

^{-const Больцмана}

Полупроводник: j_тэп=А^*Т²е^-Фп/кт

(в А^* вместо m₀→m*_n)

Контакт полупроводника с металлом

Выпрямляющий контакт: М/П (n-типа), если Ф_п<Ф_м -нелинейное вольтамперная характеристика (диод)

Невыпрямляющий контакт - линейка ВАХ (М/П(n-тип) – Ф_п > Фм)

Выпрямляющий контакт

М/П (n-тип) Ф_п < Ф_м

-х=0 –граница контакта

-уровни f_м и f_п при контакте выравниваются из-за обмена электронами между М и П

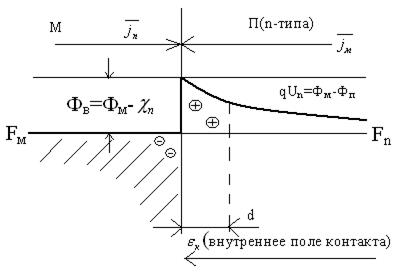

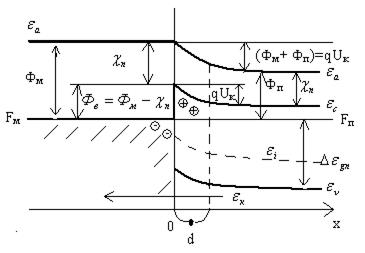

Зонная модель

Так как Ф_п<Ф_м при контакте электронов из П уходят в М и образуется двойной объёмный заряд: в П (ионы доноров D⁺) в область толщиной d и заряд на поверхности М (поверхностный d≈0)

d- толщина области объёмного заряда (ТООЗ) контакта М/П (n-типа)- слой повышенного сопротивления (R_{контакта}>R_объёма)

Происходит искривление зон полупроводника вверх на величину qU_к=Ф_м-Ф_п , где - контактная разность потенциалов.

Этот барьер препятствует уходу электронов из П в М, а со стороны М- возникает барьер , препятствующий переходу электронов из М в П.

В равновесии потоки электронов уравновешивают друг друга и ток через переход=0 (j=0)

Нарушить равновесие можно, если приложить внешнее напряжение U, которое изменит барьер q(U_k±U), так как напряжение в структуре в основном падает слой с сопротивлением R_k

Распределение электростатического потенциала и концентрации n(х) для выпрямляющего контакта М/П.

Используя уравнение Пуассона:

; -объёмный заряд в области контакта

=q( -n(x))=q(Nd-n(x))=q( -n(x))

Граничные условия:

x=0 n=n₀ - концентрация электронов при х=0 (Граница)

х→∞ φ=U_к n=n₀ (Объём полупроводника)

n(x)=n_к

• Случай слабого искривления зон: q <<1

Обозначим:

-спадает по экспоненте.

- длина экранирования- глубины проникновения электрического поля в объём полупроводника.

• Случай сильного искривления:

При: х=0

U= d= - толщина обедненного слоя

ВАХ выпрямляющего контакта М/П (n-типа)

Зонная модель контакта в равновесии (внешнее напряжение U=0)

В результате обмена электрополями м/у М и П из П в М течёт ток , а из М в П→ток

= - , j_n=j_м=j₀ -при равновесии потоков электронов (F_м=F_n) токи равны

• Прямая ветвь ВАХ - зависимость прямого тока через контакт j_пр от внешнего напряжения – U

Полезность прямого смещения:

но П (n-типа) ) внешнее U падает на обедненное П,

но М ) сопротивление которого R_к<R объёма полупроводника

Зонная модель контакта при прямом смещении

Равновесие нарушается, уровень F_n может выше F_м на величину qU_а –энергии электрона во внешнем поле

Барьер дна электронов из П в М уменьшается- ток j_n возрастает (j_n>j₀), а так =j_м – не уменьшается- внешнее U не влияет на высоту барьера Ф_в

Плотность прямого тока:

j_пр=j_n-j₀=j₀ -j₀=j₀( -1)

j_пр=j₀( -1) -прямая ветвь ВАХ ток ↑ с U и зависит от Т

Обратная ветвь ВАХ j_обр=f(Uобр)

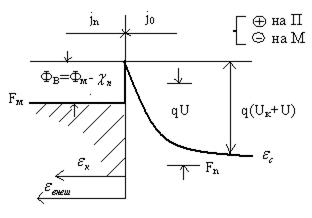

Зонная модель контакта при обратном смещении

Полярность обратного смещения

Барьер для электронов, выходящих из П в М возрастает на величину qU ток из П в М-j_n уменьшается, а ток j₀-не измениться.

Обратный ток: j_обр=jn-jм=j₀ -j₀

Обратная ветвь ВАХ j_обр=j₀( _-1)

Ток при малых U~ _, а при больших j_обр=j₀ – ток насыщения контакта.

ВАХ выпрямляющего контакта

При больших прямых смещениях барьер исчезает и контакт становится невыпрямляющим- омическим с линейным ВАХ.

При больших обратных напряжениях (U<0) наступает резкое возрастание тока- пробой контакт- вплоть до разрушения

Реальная ВАХ: j=j₀( -1)

U>0- прямой ток

U<0 – обратный

U>(1-2) – возникает из-за туннельных токов (электроны проходят через барьер, а не над барьером) и рекомбинации электронов в области ОЗ

Электронно-дырочный переход. Явления инжекции и экстракции. Теория выпрямления электронно-дырочного перехода, емкость р-n перехода. Биполярные приборы микроэлектроники с р-n переходами. Гетеропереходы. Типы гетеропереходов. Построение энергетической диаграммы гетероперехода. Электрические свойства гетеропереходов. Основные гетеропереходные пары. Приборы с гетеропереходами. Сверхрешетки. Приборы на сверхрешетках. Варизонные структуры и область их применения.

p-n-переход

- структура полупроводника, состояние из контактирующих n и p областей кристалла

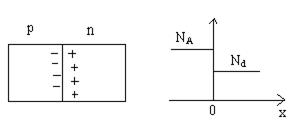

Резкий эксцентричный p-n-переход (N_A>N_d)

Х=0 – металлургическая граница

При контакте n и p- областей происходит обмен носителями: электроны переходят в р – область, дырки в n – область. Возникает объёмный заряд в n – области; в p – области.

Распределение концентрации в p-n- перехода

n_n , p_p – концентрация основных носителей заряда

n_p , p_{n –} концентрация не основных носителей заряда

d_n и d_p – толщина и объёмных зарядов в n и p- областей.

ТООЗ d=d_n+d_p – область сильного изменения концентрации носителей – есть физический p-n- переход.

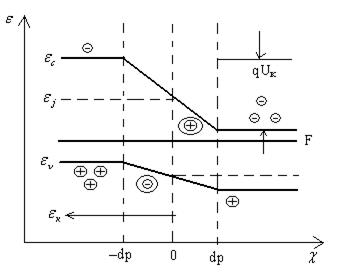

Зонная модель p-n перехода в равновесие

U_к-контактная разность потенциалов

ионы доноров; ионы акцепторов; электроны; дырки

Контактная разность потенциалов

U_к возникает в результате диффузионного перераспределения электронов и дырок

U_к=? n_np_p= n_np_p =

n_i-собственная концентрация не основных зарядов U_к=

Толщина объединённого слоя (ТООЗ)

Для резкого ассимметричного p-n перехода

Ёмкость p-n – перехода

p-n – образует плоский конденсатор пластины –более низкоомные р и n области, прилегающие к границам p-n- перехода, диэлектрик - обеднённый слой.

S-площадь p-n – перехода

•прямое напряжение: U>0 d↑ C↓ повышение U

•обратное: U<0 d↓ C↑

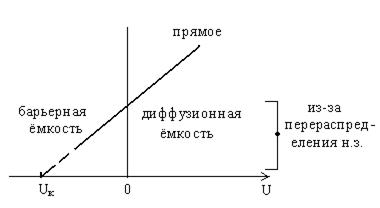

Вольт-фарадная характеристика p-n – перехода (ВФХ)

Зависимость

Из ВФХ определяем U_к

Вольт-фарадный метод определения концентрацией примеси.

Из измерения ёмкости p-n – перехода можно определить концентрацию примеси

Перенос заряда в p-n –переходе

Прямое смещение- источника напряжена n-область источник напряжения на р- области

Зонная модель p-n- перехода

-уменьшает контактную разность потенциалов, барьер p-n – перехода уменьшается на величину qU –термодинамическое равновесие нарушается следовательно происходит инжекция электронов в р – область, дырок в n- область, через p-n – течёт прямой электрический ток, образованный основными носителями.

Обратное смещение - на n – область; на p-область

-внешнее электрическое поле совпадает по направлению с внутренним полем p-n – перехода.

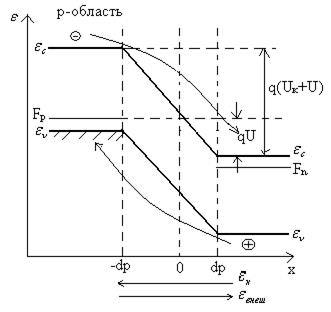

Зонная модель p-n – перехода

Потенциальный барьер p-n – перехода увеличивается на qU –происходит перенос не основных носителей через p-n – переход:

• дырок из n – области в p - область

• электронов из p – области в n – область

Возникает обратный ток, образованный не основными носителями.

Плотность прямого и обратного тока зависит от приложенного напряжения

j=j_s( ) U>0 – прямое смещение; U<0 – обратное

j_s- ток насыщения (имеет диффузионную природу )

j_s=q( )

L_n , L_{p –} диффузионная длина D_n, D_p- коэффициент диффузии n_p , p_n – концентрация не основных носителей в р и n – областей p-n – перехода соответственно

При прямых смещениях n>>кт/q барьер p-n – перехода уменьшается (снимается) и прямой ток линейно зависит от U

При обратном смещении U>кт/q обратный ток достаёт насыщения: j_обр=j_s и в дальнейшем может произойти резкое возрастание j_обр – возникает при высоких обратных напряжениях.

При высоких обратных напряжениях возникает разное возрастание обратного тока (j_обр>>J_s) – явление пробоя p-n - перехода может быть обратимым и необратимым.

Омический контакт

М-П (n- тип), Ф_м<Ф_п

Зонные модели М и П до контакта

Зонная модель омического контакта

Так как Ф_м>Ф_n , то при контакте электроны из М перейдут в П, а на границе контакта возникает в объёме П – слой, обогащённый основным носителем; сопротивление этого слоя R_конт меньше сопротивления объёма П.

Происходит искривление зон П – вниз. Внешнее напряжение будет падать на объёме П (R_n>>R_к), поэтому так через контакт будет – линейная функция от U (как для омического сопротивления)

Гетеропереходы (ГП)

- контакты П с разными запрещёнными зонами.

Различают классические гетеропереходы (квантово-размерные структуры)

Классические ГП - полупроводники, структуры на трёх мерном электроне, газе;

Нано ГП – на низкомерном электроне, газе.

Классический анизотипный переход

- контакт широкозонного полупроводника n –типа (∆ dn) с полупроводником p –типа (∆ dp<∆ dn)

n и p – полупроводник до контакта

∆ +∆ = - ∆ = - ∆ =( - )=∆

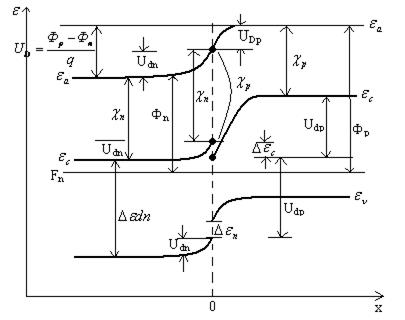

ГП в равновесии (U=0)

При контакте – в результате обмена носителями → Fn = Fp и происходит искривление зон:

в n-типе: вверх

в p-типе: вниз.

В зоне проводимости структуры возникает разрыв, равный ∆Ec – барьер для электронов,

а в валентной зоне – разрыв - ∆Ev – барьер для дырок.

В состоянии равновесия ток равен нулю через переход, между n- и p- области полупроводников возникает диффузионная потенциал:

, где ε – диэлектрическая проницаемость , Nd и Nа – концентрация доноров в n – полупроводника и акцепторов в p – полупроводника.

Отличия p-n гетероперехода.

потенциальные барьеры для электронов и дырок – различные.

При прямом смещении – возникает явление односторонней инжекции электронов в p-обл., инжекции дырок – не происходит, т.к. барьер для дырок значительно больше , чем для электронов – это улучшает характеристики приборов.

Прямое смещение

«-» -на n-обл. «+» - на p-обл.

Поверхностные электронные состояния, их влияние на контактные явления.

Поверхностные состояния возникают на поверхности кристалла из-за обрыва связи кристаллической решетки и адсорбций примеси на поверхности и слое.

Поверхностные состояния, возникающие из-за обрыва, наз. собственными, и они образуют 2-х мерные энергетические зоны, которые накладывают на объемные зоны кристалла, а также на з.з. Энергия электронов определяется компонентами квазиимпульса P_║, параллельными поверхности (если поверхность при x=0, то – Py и Pz).

Несобственные поверхностные состояния образуют поверхностные примесные центры – им соотв. дискретные уровни Es.

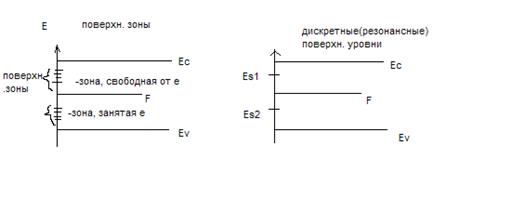

Зонные модели полупроводников с поверхностными состояниями

Поверхностный потенциал φ_S

Поверхностные состояния действуют на акцепторы или доноры.

Полупроводник n-типа

ПС – акцептор (ненасыщенная оборванная связь)

ПС – акцептор забирает электрон из приповерхностного слоя полупроводника – вследствие чего образуется «-» заряд на поверхности и «+» заряд в объеме полупроводника.

Двойной слой заряда приводит к возникновению электрического поля Е и электрического потенциала - поверхностный потенциал = разности потенциалов между поверхностью и объемом.

Глубина проникновения электрического поля = глубине экранирования :

Энергетические зоны (уровни Е_С и Е_V) будут искривлены вверх:

E_C0 , E_V0 – уровни в объеме.

Таким образом приповерхностный слой будет обеднен основными носителями заряда и будет иметь проводимость ниже, чем объём.

ПС – донор – приповерхностный слой, обогащается основными носителями заряда и имеет повышенную проводимость

Т.о. ПС изменяют проводимость поверхности и искривляют энергетические уровни. Следовательно, будут влиять на явления в контактах.

Поверхностный потенциал

,

- плотность поверхностного заряда,

=

- плотность поверхностных состояний

- изменение электрического потенциала в приповерхностном слое

Поверхностная проводимость:

- избыточная проводимость, рассчитанная на единицу поверхности.

и - подвижности в приповерхностном слое

Эффект поля

- изменение под действием внешнего поля.

П/п помещают в конденсатор, на который подают внешнее напряжение U, что изменяет Q_S и

Эффект используют для исследования поверхностных состояний

Влияние ПС на контактную разность потенциалов в структурах с барьером.

При большой плотности состояний они концентрируются вблизи середины запрещённой зоны

И фиксируют уровень ферми вблизи ур Ei

Это приводит к тому что контактная разность потенциалов не зависит от типа проводимости полупроводника и природы металла

НАНОГЕТЕРОПЕРЕХОД

на двухмерном электронном газе

- квантово размерные структуры на ультратонких ⁿ/_n слоях (толщина слоя сравнима с длиной волны Де-Бройля электронного (дырочного) газа, которая составляет в твердом теле нанометры.

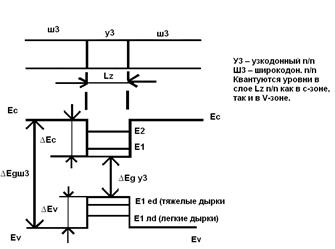

Квантование энергии электронов и дырок в полупроводнике

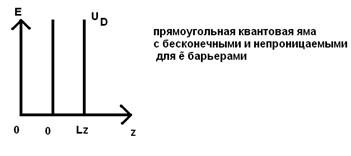

Ультратонкий слой

Размер ⁿ/_n ограничен в направлении z - электронов не могут свободно двигаться в этом направлении, а в плоскости XY ведут себя как свободные электроны с массой m*

Ограничение движения электронов по оси z – приводит к образованию двух бесконечных потенциальных барьеров U_D, расположенных на расстоянии Lz

Поэтому электроны (Блоховские) волны будут отражаться от барьеров, и электроны будут соответствовать не бегущие, а стоящие волны.

Стоячим волнам соответствуют компоненты волн. В.

K_Zn = 2П/λ_ll = П/L_z• n

n = 1 – основное состояние электронов в Я

Значению K_Z (n = 1) соответствует изменению энергии

ẽ : ∆E = ђ²/2m* (П/ L_z)² – это энергия размерного квантования или квантово измерения эффективности

Энергетический спектр двумерного электрона - газа (2∆)

Е (n, k_x, k_y) = E_n + ђ²/2m^x(k_x² + k_y²)

E_n = ђ²/2m^x (П/Lz•n)²

2D – наногетеропереход

Плотность состояний N_c^2D
