Для ведения огня

Одиночные окопы для личного состава спасательных воинских формирований МЧС России в зависимости от имеющегося времени устраивают для стрельбы из положения лежа и с колена (начального объема), стоя (основного объема), стоя с защитным перекрытием (полного объема).

Окопы для автоматчика для стрельбы из положения лежа (рис. 2) представляют собой подгабаритную выемку с передним бруствером, в которой устраивается бойница.

Основные параметры выемки должны обеспечивать полное укрытие корпуса; высота бруствера должна быть не ниже уровня верха головы стрелка при стрельбе, а его защитная толщина—не менее глубины проникания 7,62-мм пули. Бойница должна обеспечивать ведение огня автоматчиком в секторе 30°. При размещении личного состава в таких окопах полностью исключается поражение корпуса стрелка пулями и осколками настильной траектории, в 3 - 4 раза снижается вероятность поражения ими головы и в 1,5 - 2 раза - радиус поражающего действия взрывной волны.

Рис. 2 Окоп для стрельбы из автомата лежа:

h— не менее длины ступни автоматчика; е - менее роста автоматчика; а—не менее ширины плеч автоматчика. Объем вынутого грунта 0,3 м³. На устройство окопа пехотной лопатой в средних грунтах требуется до 0,5 чел.-ч

Окопы для автоматчика, оборудованные для стрельбы из положения с колена (рис. 3) и стоя (рис. 4), представляют собой подгабаритную выемку с соответственно трехсторонним и круговым бруствером, в которой устраивается бойница, обеспечивающая возможность ведения огня в секторе 45° - для автоматчика.

Рис. 3 Окоп для стрельбы из автомата с колена:

h—1/3 роста автоматчика; е—2/3 роста автоматчика; а—по ширине плеч автоматчика. Объем вынутого грунта 0,8 м³. На устройство окопа пехотной лопатой в средних грунтах требуется до 1,2 чел.-ч

При размещении личного состава в таких окопах предотвращается соответственно фронтально-фланговое и круговое настильное осколочно-пулевое поражение стрелков и снижается радиус поражающего действия взрывной волны в 2 - 2,5 раза.

Для защиты личного состава от огневых смесей и поражения осколками по навесной траектории над окопами могут устраиваться защитные перекрытия с 15 - 20-см грунтовой обсыпкой (рис. 5).

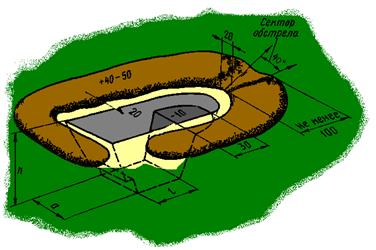

Рис. 4 Окоп для стрельбы из автомата стоя:

h—1/3 роста автоматчика; е—1/2 роста автоматчика; а—по ширине бедер автоматчика. Объем вынутого грунта 1,4 м³. На устройство окопа пехотной лопатой в средних грунтах требуется до 2,5 чел.-ч, саперной лопатой - 1,5 чел.-ч

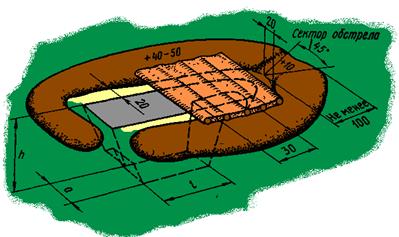

Рис. 5. Окоп для стрельбы из автомата стоя с защитным перекрытием:

h—2/3 роста автоматчика; е — 1/2 роста автоматчика; а—по ширине бедер автоматчика. Объем вынутого грунта 0,8 м³. На устройство окопа пехотной лопатой в средних грунтах требуется до 3,6 чел.-ч, саперной лопатой – 3 чел.ч. Необзодимо: круглого леса – 0,3 м³ , дерна – 0,2 м³

Защитная толщина переднего бруствера на верхнем его уровне дана в табл. 2.

Таблица 2
