Схемы расположения полей допусков

Предельные отклонения полей допусков определяются по ГОСТ 16093 и отсчитываются от номинала соответствующего нормируемого диаметра как от нулевой линии.

Рис.52. Схема расположения поля допуска болта

(для основных отклонений g, f, e, d)

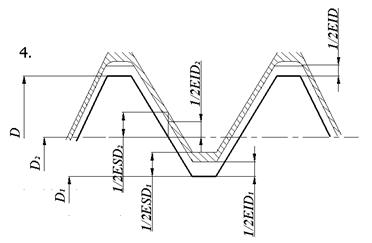

Рис.53. Схема расположения поля допуска гайки

(для основных отклонений G, F, E )

Так как резьбовая поверхность не является симметричной по расположению зубьев относительно оси симметрии, отклонения отсчитываются в половинном размере, приходящимся на радиус, а не на соответствующий диаметр. Вторые половины отклонений расположены на диаметрально противоположных профилях изделия.
