Метрическая резьба. Основные размеры

Профиль метрической резьбы (рис.51) и основные параметры, указанные далее, установлены ГОСТ 9150:

d, D– наружный диаметр болта и гайки соответственно. Он принимается за номинальный диаметр резьбы;

d₂, D₂– средний диаметр болта и гайки соответственно. По среднему диаметру ширина канавки равна ширине выступа и половине номинального шага Р для однозаходной резьбы;

d₁, D₁– внутренний диаметр болта, гайки. Внутренний диаметр резьбы определяет опасное сечение болта (шпильки, винта и т.д.);

Р – шаг резьбы - расстояние между одноименными соседними типовыми поверхностями профиля резьбы, измеренное в направлении, параллельном оси резьбы;

α– угол профиля резьбы – угол между боковыми сторонами профиля в осевой плоскости. При симметричном профиле контролируется половина угла профиля α/2;

l - длина свинчивания (высота гайки) - длина соприкосновения винтовых поверхностей наружной и внутренней резьбы в осевом направлении;

ψ – угол подъема – угол между касательной к винтовой поверхности в точке, лежащей на среднем диаметре, и плоскостью, перпендикулярной оси резьбы. От этого угла зависит самоторможение в резьбе;

Ph -ход резьбы- это величина осевого смещения болта или гайки за один полный оборот.

Для однозаходной резьбы ход равен шагу, для многозаходной резьбы ход равен шагу, умноженному на число заходов: Ph = n∙P, гдеn – число заходов.

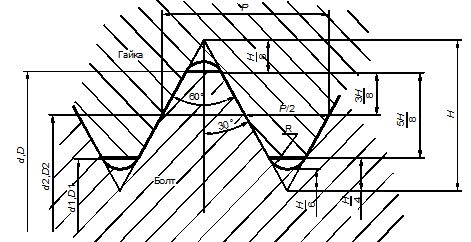

Рис. 50. Профиль резьбы

Кроме перечисленных, различают следующие параметры резьбы: высоту исходного треугольника H, рабочую высоту профиля H₁.

Стандартом предусматриваются два типа метрической резьбы:

- с крупным и мелким шагом для диаметров резьбы от 1 до 68 мм;

- только с мелким шагом для диаметров св. 68 до 600 мм.

В обозначении резьбы с мелким шагом он указывается, а в резьбе с крупным шагом его размер не обозначается.
