Методы на основе неустановившегося электрического поля

Неустановившееся поле – поле переходных процессов, возникающих при ступенчатом изменении силы тока в источнике. Постоянный электрический ток пропускают через возбуждающие устройства гальванического (линия АВ) или индукционного (петля) типа. В момент включения или выключения тока резко изменяется магнитная индукция, в проводящей среде образуется вихревое переменное электромагнитное поле, структура и частная характеристика которого непрерывно изменяется во времени и в пространстве.

Ранняя стадия – в частотном спектре высокие гармоники, вихревые токи концентрируются у поверхности.

Средняя стадия – высокочастотная часть поля затухает, (энергия поглощается средой), возрастает роль низкочастотных гармоник.

Поздняя стадия – поле выравнивается, токи равномерно распределяются в пространстве, поле зависит от суммарной продольной проводимости пород.

Основной параметр неустановившегося электрического поля– время(t).

Модификации ЭПносят название методов переходных процессов (МПП), основанных преимущественно на петлевых установках (индукционные рамки возбуждения и приема сигналов). Измерения выполняют на всех временных задержках (рис. 2.25).

Модификации ЭЗ основаны на явлении проникновения вихревых токов во все более глубокие горизонты с течением переходного процесса. Эти методы относятся к разряду глубинных и подразделяются на зондирование становлением поля в дальней (ЗСД), и ближней (ЗСБ) зонах.

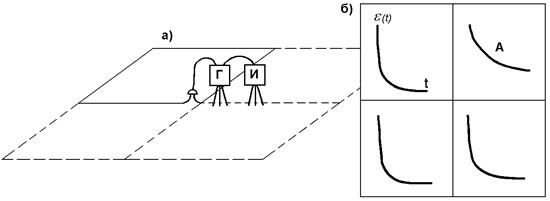

Рис. 2.25. Схема съемки для однопетлевого варианта МПП (а) и план отработанных
