Кривая зондирования (б)

У – усилитель, Р – регистратор,

q – приемная петля

ЗСБосновано на изучении неустановившегося поля в ближней зоне, когда преобладают процессы поздней стадии, поле «выравнивается» и равномерно распределяется в разрезе. Наблюдения выполняют после выключения тока. Используют различные установки (рис. 2.27).

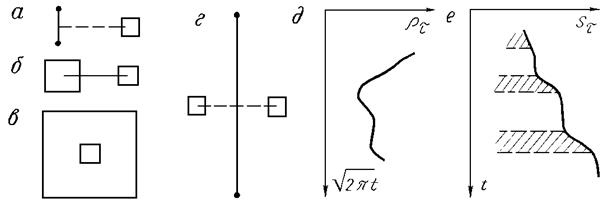

Рис. 2.27. Схемы установок ЗСБ: а) – диполь-петля, б) – петля-петля, в) – петля в петле,

г) – длинный кабель – петля и кривые кажущегося сопротивления ρ_τ

и кажущейся проводимости S_τ (д)

Графики ρ_τ и S_τиспользуют для детализации геоэлектрического разреза и выделения в них проводящих слоев.
