Интегральная кривая нагрузки

Из хронологического графика может быть получен график продолжительности и интегральная кривая нагрузки. Интегральной кривой суточного графика нагрузки называется зависимость суточной выработки энергии от мощности. Эта зависимость выражается формулой: или конкретнее .Обратите внимание при построении ИКН ось ординат перевернута и направлена сверху вниз.

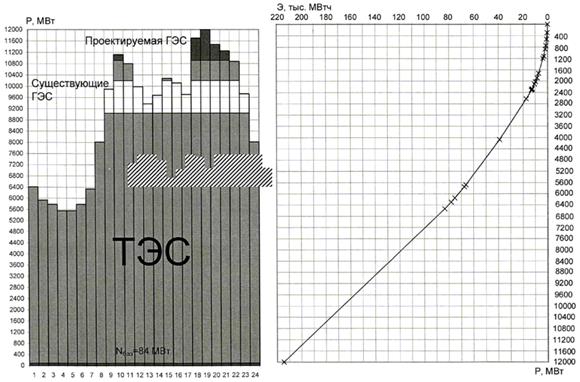

Рис. 4 Интегральная кривая нагрузки

Интегральная кривая характеризует зависимость прироста суточной выработки энергии DЭ от прироста нагрузки энергосистемы DР и строится методом графического интегрирования суточной кривой продолжительности нагрузки или непосредственным подсчетом соответствующих элементарных выработок энергии по площади суточного (хронологического) графика нагрузки энергосистемы.

Рассмотрим порядок построения ИКН одним из методов.

1. Переменная часть суточного графика нагрузки системы делится на несколько (например, 10) равных частей, характеризующих элементарные приращения нагрузки DР. Каждому приращению нагрузки DР соответствует элементарное приращение суточной выработки DЭ, количественно равное площади элемента графика нагрузки между двумя горизонталями, ограничивающими элементарное приращение нагрузки DР.

2. Подсчитываются элементарные приращения суточной выработки электроэнергии DЭ (по площади соответствующих элементов графика нагрузки по графику, либо табличным способом).

3. Выбираем масштаб по оси абсцисс: предельная суточная выработка энергии системой – это средняя мощность умноженная на 24 часа.

4. На горизонтальной оси Э справа налево откладываются последовательно элементарные приращения суточной выработки DЭ₁, DЭ₂ и т.д. в линейном масштабе, выбранном в п.3

5. Каждая точка интегральной кривой, отвечающая какому-либо элементарному приросту нагрузки (например, DР₁) и выработки (например, DЭ₁), определяется пересечением горизонтали, ограничивающий элементарный прирост нагрузки, с вертикалью, проведенной через точку горизонтальной оси координат (оси Э), ограничивающую соответствующую величину приращения выработки.
