Графики нагрузки ЭС.

Основной характеристикой режима работы энергосистемы являются графики нагрузки. Активная мощность, потребляемая в данный момент времени всеми потребителями энергосистемы, включая собственные нужды электростанций и потери мощности в электрических сетях, называется её нагрузкой. Кривая изменения нагрузки во времени P(t) называется графиком нагрузки (рис 2).

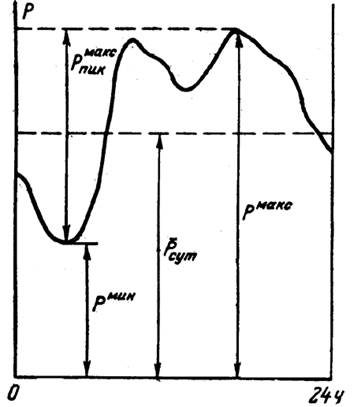

Рис. 2 Типичный суточный график нагрузки ЭС.

Характерные показатели суточного графика нагрузки это:

-максимальная суточная нагрузка Рмакс;

- минимальная суточная нагрузка Р мин;

- среднесуточная нагрузка Р сут. Среднесуточная мощность равна суточной выработке деленой на 24 часа.

Различают три зоны графика нагрузки:

1. Между осью абсцисс и Рмин. - базовая (базисная) нагрузка

2. Между среднесуточной нагрузкой Рср.сут. и Р макс. - пиковая.

3. Между Рмин и Рср.сут.- полупиковая

Показатели суточного графика нагрузки

1. Продолжительность использования максимума нагрузки в часах

Эсут. - полная потребляемая электроэнергия за 1 сутки.

2. Продолжительность использования установленной мощности, под которой понимается суммарная номинальная активная мощность всех генераторов электростанций энергосистемы:

3. Коэффициент использования установленной мощности

4. Коэффициент заполнения (полноты, плотности) графика нагрузки – отношение среднесуточной нагрузки к максимальной

Коэффициент заполнения колеблется от 0.5 для крупных энергосистем до 0.95-0.97 для энергосистем с преобладанием энергоемких промышленных предприятий.

Коэффициент заполнения переменная величина: в субботу и воскресенье он возрастает. Летом тоже.

При одном и том же составе потребителей энергии графики нагрузки будут различны в зависимости от времени года. Для большинства районов России в зимнее время за счет возрастания бытовой нагрузки общая за сутки нагрузка системы будет выше, чем летняя. Аналогичная картина будет и для экстремальных значений нагрузки (максимальная нагрузка будет в зимние сутки, а минимальная — в летние). В годовом разрезе можно построить графики максимальной, средней и минимальной нагрузок (рис 3).

Рис.3 Годовые графики нагрузки энергосистем
