Выдвижные стрелы.

Выдвижные секции стрелы позволяют быстро изменять длину стрелы без рабочей нагрузки. В качестве рабочего органа на выдвижных стрелах устанавливают крюковую подвеску. Обе секции выдвижной стрелы кранов с гидравлическим приводом полностью унифицированы с одноименными секциями телескопических стрел этих машин. Подъем и опускание стрелы производится гидроцилиндром, как у кранов с жесткой подвеской стрелы.

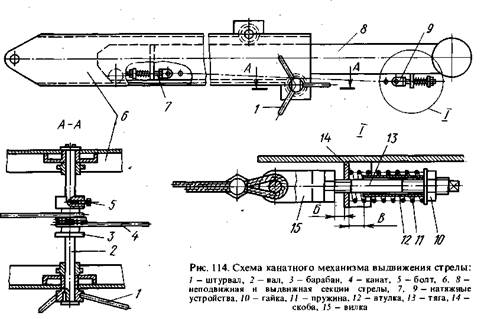

Основная выдвижная стрела.Выдвижение секции стрелы осуществляется канатным механизмом (рис 114) барабан 3 и штурвал 1, которого крепятся на валу 2 неподвижной секции 6 стрелы соответственно болтом 5 и шпонкой. Канат 4 крепится через натяжное устройство 7 в нижней части выдвижной секции 8, наматывается на барабан 3 (четыре витка) и вторым концом крепится через натяжное устройство 9 на верхней части, выдвижной секции 8. К тяге 13 он присоединяется с помощью вилки 15, а тяга связана со скобой 14 секции стрелы через пружину 11, которую затягивают гайкой 10.

При вращении штурвала по часовой стрелке часть каната, расположенная между барабаном и натяжным устройством 7, наматывается на барабан, а часть, расположенная между барабаном и натяжным устройством 9, сматывается с него – секция 8 выдвигается. Втягивается секция 8 при вращении штурвала против часовой стрелки. Натяжение каната регулируют, затягивая пружину 11 так, чтобы между втулкой 12 и скобой оставался зазор В, равный 8- 10 мм, а между вилкой 15 и скобой 14 – зазор Б, равный 5- 9 мм.

На кранах КС- 2561 к (рис 115) в верхней части неподвижной секции 1 на осях 6 установлены ролики 8, по которым перекатывается выдвижная секция 3 при ее выдвижении и втягивании.

В заднем торце секции 3 на четырех рычагах 9 установлены ролики 10,которые опираясь на полки уголков поясов секции 1, обеспечивают взаиморасположение секции 3 относительно секции 1. Положение рычагов 9 регулируют винтами 7. Выдвижение секции 3 производят телескопическим пневмоцилиндром 2, втягивание – посредством каната полиспаста подъема стрелы.

В транспортном положении стрелу фиксируют с помощью полиспаста подъема стрелы, прижимающего выдвижную секцию 3 к концевым упорам неподвижной секции. В рабочем положении стрелу фиксируют с помощью рабочих 15 и управляющих 16, 17 упоров, установленных на неподвижной секции стрелы и поворотных защелок 14, попарно установленных на валах 4, секции 3. Через отверстие в валах проходят штоки 13, шарнирно связанные между собой. Пружины 12 на штоках фиксируют поворотные защелки в рабочем и нерабочем положениях. На верхнем из валов установлен рычаг 5. Защелки 14 при перемещении выдвижной секции стрелы взаимодействуют с упорами 15, а рычаг с упором 16, 17. ход защелок должен обеспечивать нормальное взаимодействие их с упорами 15. Регулируют его гайками 11.

При выдвижении секции 3 (рис 115) поворотные защелки подходят к упорам 15 (рис 115) проходят через упоры и поворачиваются назад, входя в зацепление с ними, - стрела зафиксирована в выдвинутом положении, можно производить ее подъем. Для подготовки к втягиванию секции выводят защелки 14 из зацепления с упорами 15 и секцию 3 выдвигают вперед. При этом (рис 115) рычаг 5 своим приливом находит на упор 16, верхний вал поворачивается сам и поворачивает связанный с ним штоками 13 нижний вал.

Вместе с валами поворачивается в сторону оси стрелы и защелки (занимают нерабочее положение) – секция 3 может быть втянута в секцию 1. При втягивании секции 3 защелки в нерабочем положении проходят мимо упоров 15, а рычаг 5 своими приливами находит на упор 17 (рис 115). При этом валы поворачиваясь, поворачивают защелки в сторону от оси стрелы – механизм фиксации подготовлен к последующей работе – очередному выдвижению секции 3.
