Сценарии соединения

Передача телефонных переговоров по сети Интернет может осуществляться по нескольким сценариям.

Самый простой способ состоит в использовании обычных мультимедиа-компьютеров, подключённых к Интернет (рис. 1.19). На обоих компьютерах требуется запустить специальную программу, например, Microsoft NetMeeting, которая на одном конце преобразует звук от микрофона в пакеты данных, а на другом конце преобразует эти пакеты обратно в звук и проигрывает его в динамик. Если один из компьютеров (или оба) оснащен видеокамерой, то можно передавать и изображение, показывая его на дисплее собеседника.

Адресация узлов в сети Интернет совершенно не похожа на телефонные номера. Поэтому при установлении соединения приходится указывать так называемый IP-адрес компьютера, на который необходимо «позвонить». Но во многих случаях IP-адрес компьютера динамически меняется при очередном подключении, поэтому чаще для соединения используют специальный узел сети – сервер каталогов (directory server). Этот сервер хранит списки зарегистрировавшихся на нем пользователей, причем каждый из них имеет уникальное имя в виде строки символов (обычно в формате адреса электронной почты: user@server.net) или традиционный номер, состоящий из цифр.

Когда пользователь А запускает на своем компьютере программу Интернет-телефонии, она автоматически сообщает серверу каталогов, что пользователь А доступен для входящих звонков и имеет такой-то IP-адрес. После этого на другом компьютере (пользователя Б) можно набрать символьное имя этого пользователя, программа запросит сервер каталогов, какой IP-адрес соответствует этому имени, а затем начнет передачу специальных пакетов данных на полученный адрес компьютера А. В результате, пользователь А получит уведомление о входящем Интернет-звонке (например, через динамики) от пользователя Б. Если А ответит на звонок (выбором пункта меню в программе), то соединение будет окончательно установлено.

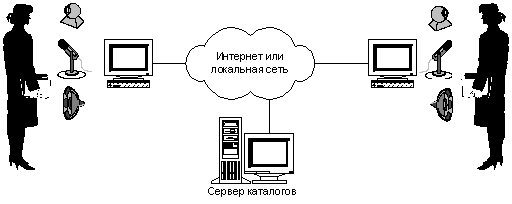

Рис. 1.19.Соединение «компьютер- компьютер»

Вместо компьютера с установленной программой Интернет-телефонии можно использовать так называемый IP-телефон. Это устройство, внешне выглядящее как обычный телефон (рис. 1.20), но подключаемое непосредственно к сети передачи данных. В отличие от компьютера, который бывает включён не всегда, IP-телефон, как и обычный телефон, всегда готов к работе.

Рис. 1.20.IP-телефон Cisco IP Phone 7960

Итак, компьютеры и IP-телефоны являются разновидностями терминалов Интернет-телефонии (рис. 1.21), то есть играют роль абонентских устройств.

Рис. 1.21.Терминалы Интернет-телефонии

Сервер каталогов используется для коммутации звонков, правда только на этапе установления соединения: голосовые потоки в виде пакетов данных идут напрямую между терминалами, а не через него. Тем не менее, сервер каталогов можно в некотором смысле уподобить АТС.

Еще одна разновидность узлов в сети Интернет-телефонии – шлюз (гейтвей, gateway). Это «посредник» между традиционной телефонной сетью и сетью передачи данных, преобразующий звонки одного типа в другой и обратно. С его помощью можно совершать звонки между терминалами Интернет-телефонии и абонентами ТфОП в обоих направлениях (рис. 1.22).

Рис. 1.22.Соединение «компьютер-телефон» через шлюз

Если звонок инициирует пользователь Интернет-терминала, то он просто вводит номер вызываемого абонента ТфОП. Далее все происходит автоматически: терминал связывается со шлюзом, IP-адрес которого известен (введён заранее во время настройки терминала), посылая ему специальные пакеты данных, а шлюз, в свою очередь, делает исходящий звонок через ТфОП.

Если звонок инициирует абонент ТфОП, то сценарий несколько сложнее. Во-первых, абонент должен набрать телефонный номер шлюза в ТфОП. Затем шлюз отвечает на звонок и проигрывает приглашение ввести (с помощью тонового набора) адрес вызываемого терминала в сети Интернет. При этом возможно набирать только цифры; следовательно, в качестве адреса Интернет-терминала можно вводить либо IP-адрес, либо некоторую уникальную последовательность цифр, что сильно ограничивает возможности применения описываемого сценария.

Шлюз может также заниматься биллингом (тарификацией) предоставляемой услуги.

Шлюз может представлять собой компьютер или специализированное устройство. Существует ряд шлюзов, доступных через WWW-страницу: пользователь загружает её в свой Web-браузер, вводит в появившейся форме номер ТфОП, после чего шлюз организует соединение с компьютера пользователя на введённый номер.

Примером такой услуги является Web-сайт http://www.dialpad.com/, который первое время после своего открытия вообще не брал платы за звонки, получая доход за счёт размещения баннерной рекламы, позволяя бесплатно совершать звонки в США из любой точки мира.

Очень важен также сценарий соединения «телефон-Интернет-телефон» (рис. 1.23). Этот способ соединения позволяет совершать междугородные и международные звонки с телефона на телефон по исключительно низким тарифам, что обуславливает широкое распространение этой услуги.

Рис. 1.23.Соединение абонентов ТфОП через Интернет
