Виды соединения резисторов



В радиосхемах применяются последовательное, параллельное и комбинированное соединения резисторов.

Эквивалентное сопротивление последовательно соединенных резисторов равно сумме величин сопротивлений этих резисторов:

Например, если последовательно соединены два резистора с номинальными сопротивлениями 100 Ом и 1 кОм, то номинальное сопротивление эквивалентного резистора составит 1,1 кОм [(100 + 1000) Ом].

При последовательном соединениисила тока, протекающего через все соединенные резисторы, одинакова. Следовательно, сум­марная мощность распределяется между резисторами пропорцио­нально их номинальным сопротивлениям.

На рис. 2.4 показана схема последовательного соединения трех резисторов.

При параллельном соединениина все резисторы действует оди­наковое напряжение. Общая сила тока, протекающего по цепи, равна сумме сил токов, проходящих через соединенные резисто­ры. Поэтому эквивалентное сопротивление будет меньше мини­мального номинального сопротивления и сопротивления соеди­ненных резисторов.

Эквивалентное сопротивление двух параллельно соединенных резисторов определяется по формуле

Эквивалентное сопротивление трех и более резисторов вычис­ляется по формуле

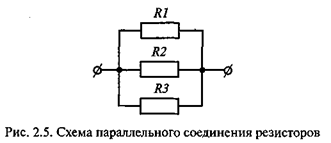

На рис. 2.5 приведена схема параллельного соединения трех ре­зисторов.


Эквивалентное сопротивление вычисляется по формуле


Комбинированное соединениевключает в себя последователь­ную и параллельную схемы подсоединения резисторов (рис. 2.6).
