Классификация, основные параметры, обозначения и маркировка резисторов
Резистор(англ. resistor, от лат. resisto — сопротивляюсь) является одним из самых распространенных радиоэлементов. Резисторы составляют до 35 % общего количества элементов в схемах современной радиоэлектронной аппаратуры. Они используются в качестве нагрузочных и токоограничительных элементов, добавочных сопротивлений и шунтов, делителей напряжения. Резисторы обеспечивают режимы работы усилительных и генераторных приборов и позволяют погасить излишек питающего напряжения. Различные типы резисторов приведены на рис. 2.1.
2.1.1. Классификация резисторов
В зависимости от назначения различают постоянные и переменные резисторы (рис. 2.2).
Наибольшее распространение имеют постоянные резисторы общего назначения, которые используются практически во всех видах радиоаппаратуры и блоках питания. Номинальные значения таких резисторов находятся в пределах от 1 Ом до 10 МОм, а номинальные мощности составляют 0,125... 100 Вт. Класс точности резисторов общего назначения составляет 2, 5, 10 или 20 % номинала.
Кроме того, применяются постоянные резисторы специального назначения. К ним относятся, например, прецизионные (особо точные) резисторы, которые используются в основном в измерительных приборах в качестве шунтов. Допуск этих резисторов составляет от ±0,001 до 1 %. Они отличаются высокой стабильностью.
Высокочастотные резисторы также являются резисторами специального назначения. Они отличаются низкой собственной индуктивностью и предназначены для работы в высокочастотных узлах. Кроме того, имеются и другие виды постоянных резисторов.
Переменные резисторы подразделяются на подстроечные и регулировочные. Подстроечные резисторы впаиваются в схему, и при наладке их сопротивление подстраивается с помощью регулятора. На лицевую панель радиоаппаратуры регуляторы подстроечных резисторов не выводятся. Износоустойчивость подстроечных резисторов составляет до 1000 циклов.
Регуляторы регулировочных резисторов выводятся на лицевую панель. Они служат для регулировки параметров в процессе эксплуатации. Такие резисторы обеспечивают до 5000 циклов перестройки.
По виду зависимости номинального сопротивления регулировочного резистора от смещения его подвижной системы различают резисторы с пропорциональным и непропорциональным (нелинейным) законами регулирования сопротивления.

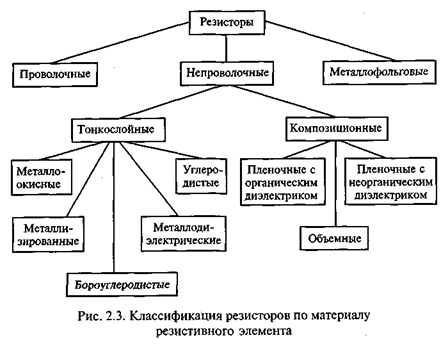

Резисторы классифицируются также по материалу резистивного элемента (рис. 2.3).
