Обозначение резисторов на электрических схемах



Обозначение резисторов производится в соответствии с ГОСТом. Условное обозначение резисторов на электрических схемах в за­висимости от их типа приводится в табл. 2.2.

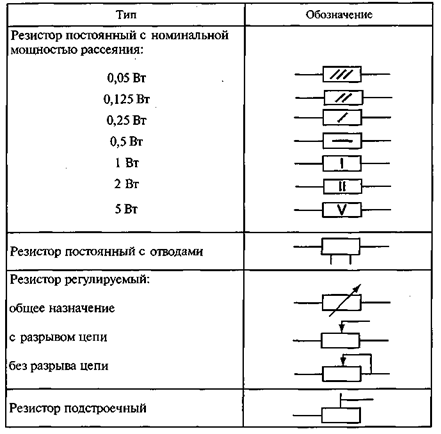

Таблица 2.2

Обозначение резисторов на электрических схемах



Резисторы с сопротивлением от 1 до 1000 Ом обозначаются на схемах целыми числами без указания единицы измерения (напри­мер, R330 означает, что резистор R имеет сопротивление 330 Ом).

Сопротивление, составляющее долю или число сдолями ома, обозначается с указанием единицы измерения (например, 0,33 Ом или 3,3 Ом).

Резисторы с сопротивлением от 1 до 910 кОм обозначаются числом килоом с прибавление буквы К (например, Л910К).

Резисторы с сопротивлением от 1 МОм и выше обозначаются без указания единицы измерения. Кроме того, если сопротивле­ние равно целому числу, то после его численного значения ста­вятся запятая и нуль (например, сопротивление 1 МОм обознача­ется 1,0).
