КОММУТАЦИОННАЯ СХЕМА ТИПА ВПВ

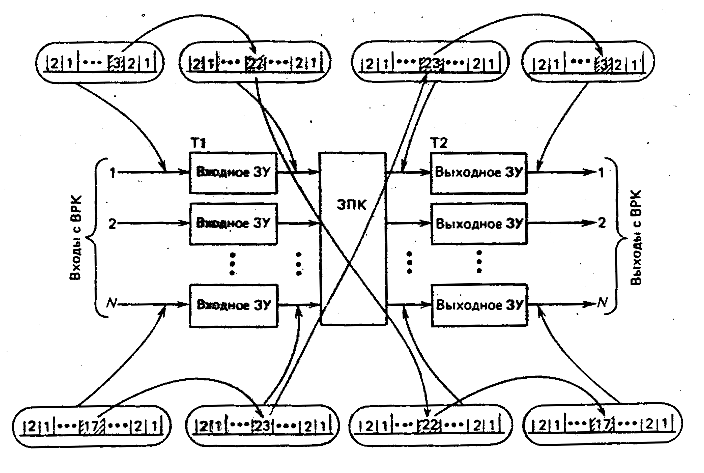

Второй формой реализации многозвенной коммутационной схемы со звеньями пространственной и временной коммутации является структура, приведенная на рис. 13. Эту коммутационную схему обычно называют схемой время — пространство — время. Информация, поступающая по каналу входящего тракта с ВРК, задерживается на входящем звене временной коммутации до тех пор, пока не будет найден соответствующий свободный путь через звено пространственной коммутации.

В этот момент информация будет передана через звено пространственной коммутации на соответствующее выходное звено временной коммутации, где она будет храниться до тех пор, пока не наступит временной интервал, в котором требуется осуществить передачу данной информации. Предполагая, что на звеньях временной коммутации обеспечивается полнодоступность (т. е. все входящие каналы могут быть соединены со всеми исходящими), при установлении соединения на звене пространственной коммутации можно использовать любой временной интервал. В функциональном смысле звено пространственной коммутации как бы повторяется (копируется) по одному разу для каждого внутреннего временного интервала Это иллюстрирует вероятностный граф схемы ВПВ, приведенный на рис 14.

Важной особенностью коммутационной схемы ВПВ, на которую следует обратить внимание, является то, что звено пространственной коммутации работает с разделением времени независимо от внешних трактов с ВРК. По существу, число временных интервалов работы звена пространственной коммутации l не должно совпадать с числом временных интервалов с внешних трактов с ВРК.
Если звено пространственной коммутации является неблокирующейся коммутационной схемой, то блокировка в схеме ПВП может возникать в тех случаях, когда нет свободных внутренних временных интервалов звена пространственной коммутации, в течение которых промежуточная соединительная линия, ведущая от входящего звена временной коммутации, и промежуточная соединительная линия, ведущая к исходящему звену временной коммутации, одновременно свободны. Очевидно, что вероятность блокировки будет минимальней, если число временных интервалов звена пространственной коммутации l будет выбрано достаточно большим. Действительно, проводя прямую аналогию с трехзвенными пространственными коммутационными схемами, схему ПВП можно считать неблокирующейся, если l=2c—1. Общее выражение для вероятности блокировки для коммутационной схемы ВПВ, отдельные звенья которой (В, П, В) являются неблокирующимися, имеет вид

где — коэффициент временного расширения (l/с), l — число временных интервалов работы звена пространственной коммутации.
Сложность реализации ВПВ-коммутации можно рассчитать по следующей формуле

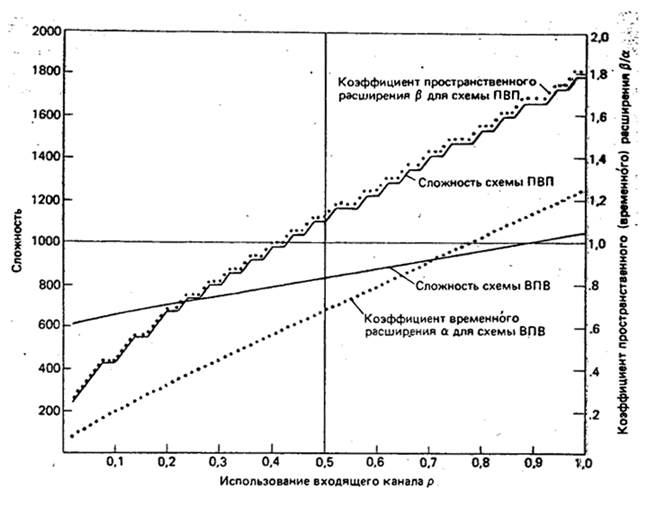

Cтруктура ВПВ более сложная, чем структура ПВП. Заметим, однако, что в коммутационной схеме ВПВ используется временная концентрация, а в схеме ПВП — пространственная. По мере того, как будет расти использование входящих соединительных линий, будет уменьшаться степень возможной концентрации. Если окажется, что нагрузка входящих каналов достаточно высока, то для поддержания заданного значения вероятности блокировки в коммутационных схемах ВПВ и ПВП необходимо вводить расширение соответственно в первой — временное, во второй — пространственное. Поскольку реализация временного расширения значительно дешевле, чем пространственного, то при высоком использовании каналов коммутационная схема ВПВ окажется более экономичной, чем схема ПВП. На рис. 15 приведены зависимости сложности реализации схем ПВП и ВПВ от использования входящих каналов.

Как видно из рис. 15, коммутационные схемы ВПВ имеют четко выраженное преимущество перед схемами ПВП в области больших значений использования каналов. Для коммутационных схем малой емкости более предпочтительной оказывается структура ПВП. Возможно, что выбор конкретной архитектуры в значительно большей степени будет зависеть от других факторов, таких как модульность, простота организации тестирования, легкость наращивания емкости. Одним из моментов, который обычно выделяют, отдавая предпочтение структуре ПВП, является относительно более простые требования к организации управления схемами ПВП, чем схемами ВПВ. Для станций большой емкости с большой нагрузкой необходимость преимущественного использования структуры ВПВ становится совершенно очевидной. В подтверждение справедливости этого утверждения можно привести систему № 4 ESS со структурой ВПВ, которая является самой большой по емкости коммутационной схемой, построенной до настоящего времени.

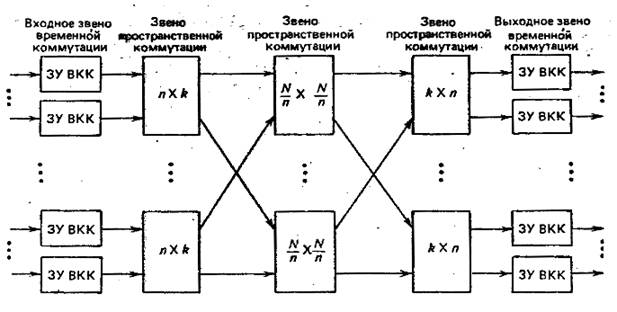

Коммутационные схемы типа ВПППВ. Если звено пространственной коммутации схемы ВПВ оказывается достаточно большим по емкости, что приводит и к дополнительному увеличению сложности управляющего устройства, то для уменьшения общего числа точек коммутации звено пространственной коммутации заменяется многозвенной схемой. На рис. 16 приведена структура типа ВПВ, когда звено пространственной коммутации заменено трехзвенной схемой.

Поскольку три соседних звена являются звеньями пространственной коммутации, то эту структуру иногда называют коммутационной схемой ВПППВ. Сложность реализации схемы ВПППВ можно определить следующим образом:

где Nх—число точек коммутации; Nвт—число битов управляющей памяти звена пространственной коммутации; N втс -число битов информационной памяти звена временной коммутации; N втс - число битов управляющей памяти звена временной коммутации.
Вероятностный граф коммутационной схемы ВПППВ представлен на рис.17. Заметим, что этот граф идентичен вероятностному графу пятизвенной схемы пространственной коммутации. Используя вероятностный граф можно определить вероятность блокировки коммутационной схемы ВПППВ:

где

Результаты показывают, что коммутационные схемы сверхбольшой емкости могут быть реализованы с использованием методов цифровою временного разделения на вполне приемлемом для практики уровне сложности. В середине 60-х годов стало очевидно, что на телефонной сети США необходимо использовать коммутационные схемы именно такой емкости. Поскольку для реализации сопоставимой с ними по емкости восьмизвеннои схемы пространственной коммутации потребовалось бы порядка 10 млн. точек коммутации, то традиционная технология, используемая при построении систем с пространственным разделением, была срезу же отвергнута, и фирма Bell System приступила к разработке системы № 4 ESS. Это была первая цифровая коммутационная система телефонной сети США, введенная в эксплуатацию в 1976 г. Система № 4 ESS (коммутационная схема типа ВПППВ) имеет емкость 107 520 соединительных линий, обеспечивает вероятность блокировки менее 0,005 при вероятности занятия канала 0,7 (11).
