ТРАНСМУЛЬТИПЛЕКСИРОВАНИЕ

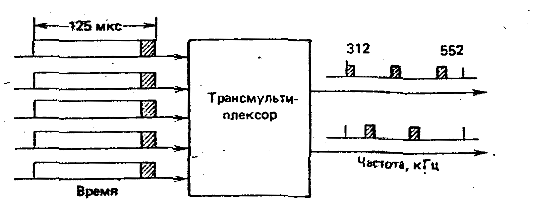

Трансмультиплексор предназначен для преобразования сигналов с временным разделением, занимающих определенный уровень цифровой иерархии, в сигналы L частотным разделением, занимающие определенный уровень аналоговой иерархии, и наоборот. Общий пример преобразования приведен на рис 23, где пять сигналов DS-1, образованных каждый из сигналов 24 каналов с временным разделением, преобразуются в сигналы вторичных групп, содержащих каждая сигналы 60 каналов с частотным разделением.

Трансмультиплексирование применяется в первую очередь на стыке между цифровыми междугородными коммутационными системами и системами передачи по длинным междугородным линиям связи, такими как системы TD-2,TH-3 и аналоговая радиосистема AR-6A.

По выполняемым функциям трансмультиплексор, показанный на рис. 23, эквивалентен непосредственному соединению цифрового блока разделения каналов (цифровое каналообразующие оборудование) и аналогового блока объединения каналов с частотным разделением. Трансмультиплексор обходится значительна дешевле, чем реализация сначала разделения, а затем вновь объединения каналов, так как он позволяет избежать столь дорогостоящего оборудования согласования систем сигнализации, которое обеспечивается устройствами сопряжения речевых каналов в обычном оборудовании систем передачи.
При разработке трансмультиплексоров исполняются два основных метода.В первом случае просто осуществляется реализация на блоках разделения и объединения каналов, но без дорогостоящего оборудования согласования сигнализации. Примерами таких систем являются преобразователи LT-1 фирмы Bell System и 4691 А/В ЧРК/ИКМ фирмы GTE .
Второй и более поздний по времени подход предполагает преобразование групповых сигналов систем передачи с ЧРК непосредственно в цифровую форму и использование цифровых методов обработки сигналов для реализации таких традиционных операций аналоговых систем, как фильтрация, смешение и усиление. В этом случае, цифровые эквиваленты сигналов с одной боковой полосой частот обрабатываются таким образом, что формируются сигналы ТЧ, представленные в цифровой форме (ИКМ сигналы). При преобразовании в обратном направлении (ВРК в ЧРК) цифровые сигналы с временным разделением подвергаются цифровой обработке так, что к результате формируется цифровое представление группы объединенных сигналов с одной боковой полосой частот. Затем с помощью обычных преобразователей цифрового сигнала в аналоговый формируется групповой сигнал в ЧРК.
