КОММУТАЦИОННАЯ СХЕМА ТИПА ПВП

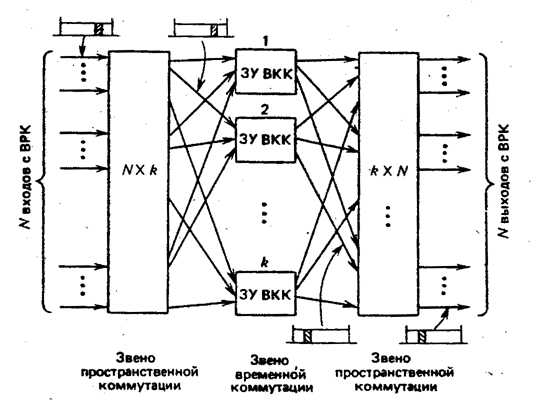

Структура коммутационной схемы ПВП приведена на рис. 11. Предполагается, что каждая схема пространственной коммутации является однозвенной и неблокирующейся. Для схем большой емкости желательна реализация пространственной коммутации в виде многозвенных схем.

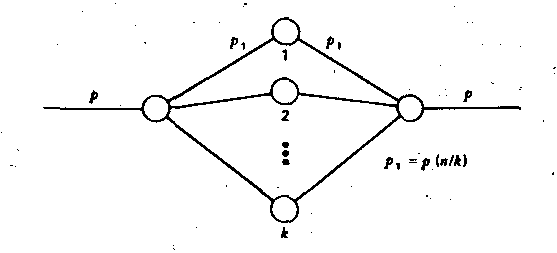

Установление соединительного пути через коммутационную схему ПВП требует нахождения блока пространственной коммутации, в котором имеется доступ к каналу записи в период временного интервала (входящего), когда может поступать информация, а также доступ к каналу считывания в период требуемого временного интервала (исходящего), когда будет считываться информация из памяти. Если каждое отдельное звено схемы (П, В, П) будет неблокирующимся, то она будет функционально эквивалентна трехзвенной пространственной схеме. Следовательно, вероятностный граф на рис. 12, описывающий коммутационную схему ПВП, идентичен вероятностному графу для трехзвенной пространственной коммутационной схемы.

Соответственно вероятность блокировки схемы ПВП

где , k—число, блоков временной коммутации центрального звена схемы.
Предполагая, что схема пространственная коммутации реализуется в виде однозвенных коммутационных блоков и что каждый тракт ВРК. содержит с информационных каналов, можем определить сложность реализации коммутационной схемы ПВП следующим образом.
Сложность =(число точек коммутации на звене пространственной коммутации)+(число битов управления на звене пространственной коммутации)+(число битов памяти на эвене временной коммутации) + (число битов управления на звене временной коммутации)]/100=2kN+(2kclog2N+kc8+kc log2с)/100.
Сложность реализации нужно сравнить с числом точек коммутации, полученным для эквивалентной трехзвенной коммутационной схемы. Пространственная коммутационная схема требует 41 000 точек коммутации, в то время как схема ПВП лишь 430 эквивалентных точек коммутации. Такой значительный эффект получается как результат того, что речевые сигналы были уже преобразованы в цифровую форму и мультиплексированы (предполо-жительно для целей передачи). Если коммутационная схема ПВП используется в аналоговом окружении, то преобладающая часть затрат будет падать на оборудование линейного сопряжения.
Современные цифровые коммутационные схемы уже мало отличаются от современных цифровых ЭВМ. Стоимость центральных устройств обработки информации становится относительно неболь-шой по сравнению со стоимостью периферийных устройств.
