Переходные посадки

Переходной посадкой называется посадка, при которой возможно получение как зазора, так и натяга (поля допусков отверстия и вала перекрываются частично или полностью) (Схема расположения полей допусков при переходных посадках представлены на рис. 1.7)

Переходные посадки используют для неподвижных соединений в тех случаях, когда при эксплуатации необходимо проводить разборку или сборку, а также когда к центрированию деталей предъявляются повышенные требования.

Переходные посадки, как правило, требуют дополнительного закрепления сопрягаемых деталей, чтобы гарантировать неподвижность соединений (шпонки, штифты, шплинты и другие крепежные средства)

Основными характеристиками переходных посадок являются:

Наибольший натяг

Набольший зазор

Средний натяг

Средний зазор

Действительный натяг

Действительный зазор

Допуск посадки Пример: Отверстие ; вал

Наибольший натяг мм

Набольший зазор мм

Так как определяем средний зазор мм

Допуск посадки мм; или мм

мм; мм.

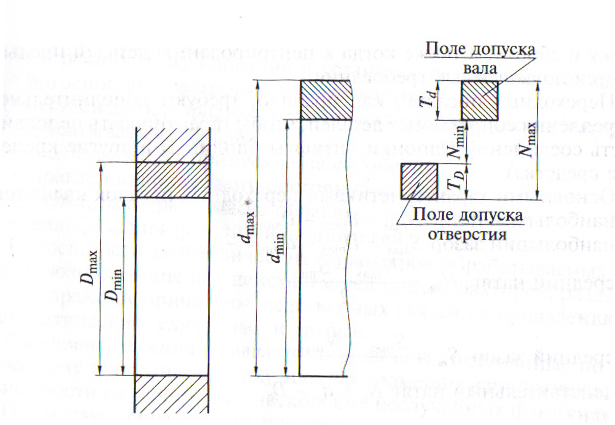

Рис. 1.5 — Схемы расположения полей допусков при посадках с зазором

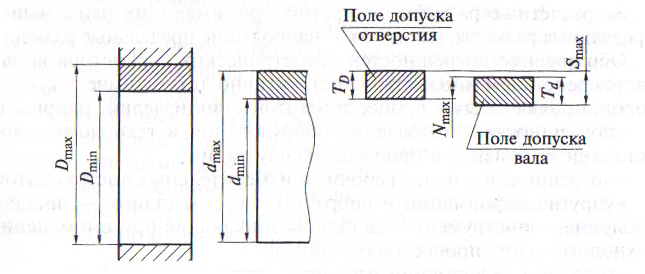

Рис. 1.6 — Схемы расположения полей допусков при посадках с натягом

Рис. 1.7 — Схемы расположения полей допусков при переходных посадках
