Обозначение предельных отклонений размеров на чертежах деталей

Обозначения предельных отклонений размеров на рабочих чертежах деталей и сборочных чертежах изделий должны соответствовать требованиям ГОСТ 2.307-82 ЕСКД. «Нанесение размеров и предельных отклонений».

При обозначении предельных отклонений размеров необходимо выполнять основные правила:

— линейные размеры и их предельные отклонения на чертежах указывают в миллиметрах без обозначения единицы измерения;

— на рабочих чертежах предельные отклонения приводят для всех размеров, кроме справочных размеров, определяющих зоны шероховатости, термообработки, покрытия, и для размеров деталей, задаваемых с припуском, для которых допускается не указывать предельные отклонения.

Рис. 1.10 — Примеры схем полей допусков и посадок с зазором (а), переходных (б) и с натягом (в) в системе отверстия

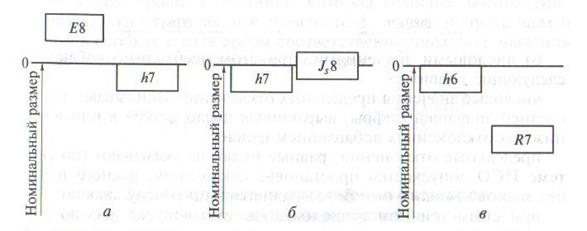

Рис. 1.11 — Примеры схем полей допусков и посадок с зазором (а), переходных (б) и с натягом (в) в системе вала

— на сборочных чертежах предельные отклонения проставляют для параметров, которые должны быть выполнены и проконтролированы по данному сборочному чертежу, а также для размеров деталей, изображенных на сборочном чертеже, на которые рабочие чертежи не выпускаются.

На рабочих чертежах предельные отклонения указывают сразу после номинальных размеров:

а) условными обозначениями полей допусков по ГОСТ 25347-82:

б) числовыми значениями, при этом необходимо соблюдать следующие правила:

— числовые значения предельных отклонений записывают до последней значащей цифры, выравнивая число знаков в верхнем и нижнем отклонениях добавлением нулей;

— предельные отклонения, равные нулю, не указывают (по системе ISO допускается простановка отклонения, равного нулю, без знаков «+» или «−» и без выравнивания по числу знаков);

— при симметричном расположении поля допуска абсолютную величину отклонения указывают один раз со знаком «±»:

в) условными обозначениями полей допусков с указанием в скобках числовых значений соответствующих предельных отклонений:

На сборочных чертежах предельные отклонения указывают:

а) в виде дроби, в числителе которой условное обозначение поля допуска отверстия, а в знаменателе — условное обозначение поля допуска вала:

б) в виде дроби, в числителе которой числовые значения предельных отклонений отверстия, а в знаменателе — числовые значения предельных отклонений валов:

в) в виде дроби, в числителе которой условное обозначение поля допуска или отверстия, а в знаменателе — поле допуска вала и рядом в скобках в виде дроби соответственно числовые значения предельных отклонений отверстия и вала:

Возможные варианты обозначения предельных отклонений и посадок на чертежах показаны на рис. 1.12.
