Несущие системы

Несущая система представляет собой узел, предназначенный для ус­тановки всех частей автомобиля (двигатель, агрегаты трансмиссии, сис­темы управления, ходовая часть и кузов).

В зависимости от силовой схемы автомобиля несущей системой мо­жет быть рама или кузов, соответственно чему автомобили классифици­руют на рамные или безрамные.

Рамные конструкции обладают рядом преимуществ (возможностей): снижение уровня шума в салоне путем введения упругих подушек в местах крепления кузова; соз­дание на базе одного шасси автомобилей с кузо­вами различных типов; расчленение и упрощение процесса сборки автомобиля.

Раму имеют все грузовые автомобили, легковые автомобили выс­шего класса и некоторые автобусы. На современных грузовых автомоби­лях применяются рамы двух типов: лонжеронные (лестничные) и хребто­вые. Первые получили наибольшее распро­странение.

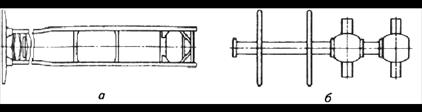

Лонжеронная рама (а) состоит из двух параллельно расположенных продольных балок (лонжеронов) и со­единяющих их попере­чин.

Хребтовая рама (б) состоит из од­ной центральной несущей балки, обычно труб­чатого сечения, к которой прикреплены установочные кронштейны.

Несущая балка такой рамы мо­жет также состоять из картеров отдельных меха­низмов трансмиссии, со­единенных между собой патрубками, что обеспечивает ком­пактность кон­струкции. Кронштейны, установленные между картерами и патрубками, предназна­чены для крепления кабины, грузовой платформы и других механизмов авто­мо­биля.

Хребтовая рама, по сравнению с лонжеронной, обладает более высокими изгиб­ной и крутильной жестоко­стями. Однако в этом случае затруднен доступ к механизмам трансмиссии при обслуживании и ремонте, а также требуется высокая точность изго­товления и сборки.
