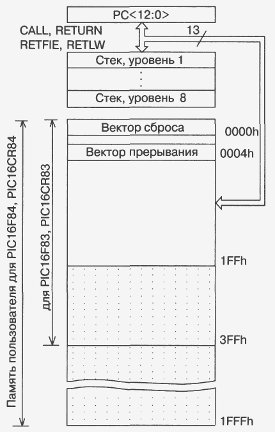

Организация памяти программ и стека
Счетчик команд в МК PIC16F8X имеет ширину 13 бит и способен адресовать 8Кх14бит объема программной памяти. Однако физически на кристаллах PIC16F83 и PIC16CR83 имеется только 512x14 памяти (адреса 0000h-0lFFh), а в МК PIC16F84 и PIC16CR84 – 1Кх14 памяти (адреса 0000h-03FFh). Обращение к адресам выше 1FFh (3FFh) фактически есть адресация в те же первые 512 адресов (первые 1К адресов).
В памяти программ есть выделенные адреса. Вектор сброса находится но адресу 0000h, вектор прерывания – по адресу 0004h. Обычно по адресу 0004h располагается подпрограмма идентификации и обработки прерываний, а по адресу 0000h – команда перехода на метку, расположенную за подпрограммой обработки прерываний.
Организация памяти программ и стека
