Лекция №3-3

Взаимное расположение точки и прямой.

Если точка принадлежит прямой, то её проекции должны принадлежать одноименным проекциям этой прямой (аксиома принадлежности точки прямой). Из четырех предложенных на рисунке 3.14 точек, только одна точка С лежит на прямой АВ.

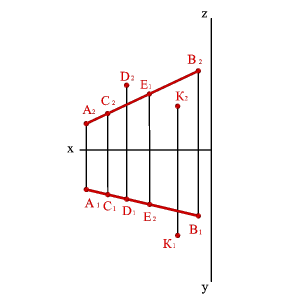

а) эпюр   б) модель
Рисунок 3.14. Взаимное расположение точки и прямой


В тех случаях когда точка и прямая лежат в плоскости уровня (параллельной какой-либо из плоскостей проекций П1, П2 и П3), то вопрос о взаимном расположении прямой и точки решается при построении проекций на плоскость соответственно П1, П2 или П3. Например, прямая АВ и точка К лежат в плоскости параллельной профильной плоскости проекций (рис.3.15).

а) эпюр   б) модель
Рисунок 3.15 Точка и прямая, расположенные в профильной плоскости уровня
