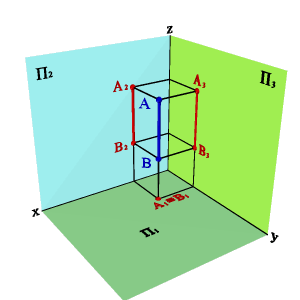

| Рисунок 3.10. Горизонтально-проецирующая прямая |
4. Прямые параллельные биссекторным плоскостям (рис. 3.11)
АВ 1Sбис Þ xAx–B=; zBz–Ay=By–A; СDS2бис Þ xСx–D=; zDz–Cy=Cy–D.
Биссекторной плоскостью называется плоскость проходящая через ось 0х и делящая двухгранный угол между плоскостями проекций П1 и П2пополам. Биссекторная плоскость проходящая через 1 и 3 четверти называется первой биссекторной плоскостью (1Sбис) ,а через 2 и 4 четверти - второй (S2бис).
5. Прямые перпендикулярные биссекторным плоскостям (рис. 3.11)
АВS^2бис Þ xAx–B=; zBz–Ay=Вy–А;. СDS^1бис Þ xСx–D=;zDz–Cy=Cy–D
|
| |
| а) модель | б) эпюр | |

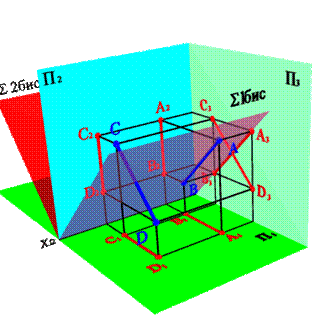

| Рисунок 3.11. Прямые параллельные и перпендикулярные биссекторным плоскостям |
