Разрыв цепи первичной обмотки (Точка 4), обычно производит к резкому вертикальному повышению напряжения во вторичной обмотке. Обратите внимание на следующие три иллюстрации.

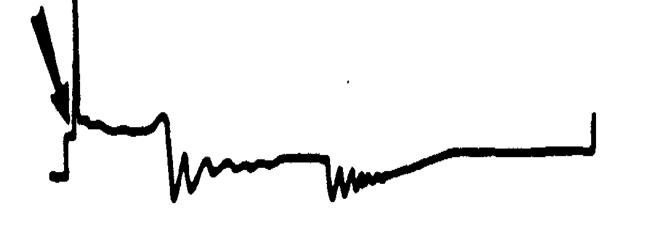

Рис 4.2.12. Подгоревшие или грязные контакты прерывателя, дефектный конденсатор на прерывателе.

Рис. 4.2.13. Не указывает на сбой. На электронных системах зажигания, в которых применяется ограничение тока катушки зажигания появление горба, или ряби напряжения, в форме волны, можно встретить на высоких скоростях вращения коленчатого вала.

Рис 4.2.14. Неисправен конденсатор или плохой контакт между конденсатором и прерывателем.
