Основы перспективы

Линейная перспектива - точная наука, которая учит нас изображать на плоскости предметы видимого мира в соответствии с кажущимся изменением их величины, очертаний и четкости, обусловленных степенью отдаленности от точки наблюдения.

"Перспектива" (от латинского "perspicere") в переводе означает "смотреть сквозь, правильно видеть". Чтобы понять значение этого термина, попробуем рассмотреть с определенной точки зрения закономерности перспективного изменения формы одного или группы предметов, видимых через прозрачное стекло, поставленное на некотором расстоянии. Здесь линии очертаний видимых объектов точно проецируются на плоскость стекла. Для наглядности проекцию их очертаний можно обвести жировым карандашом, тушью или другими изобразительными средствами, которые дадут правильное перспективное изображение на плоскости стекла.

.

Архитектор Филиппа Брунеллески первым нашел способ оптико-геометрических построений, производя сечение зрительной пирамиды Евклида картинной плоскостью и получая тем самым перспективное изображение предметов. Огромный вклад в область перспективы внесли художники эпохи Возрождения.

Открытие точных законов перспективы позволило художникам и архитекторам более правдиво изображать на плоскости формы видимого мира. Студентам очень важно знать эти законы, хотя теоретическое знание еще не означает умения рисовать с натуры, так же, как и знание анатомии не научит рисовать фигуру человека. Не исключено, что студент, который обладает хорошим глазомером, но не знает законов перспективы и анатомии, справится с натурой лучше, чем тот, кто обладает этими знаниями, но не имеет хорошего глазомера.

Очень важно, чтобы студенты осваивали не только теорию перспективы, но и приемы построения, а также ясно представляли себе положение предметов в пространстве и их проекцию на плоскости (картинная плоскость).

Суть данной теории заключается в умении убедительно изображать предметы в соответствии с нашим зрительным восприятием видимых форм в пространстве, то есть перспективно на глаз, не прибегая слишком часто к уже усвоенным правилам и приемам изображения в линейной перспективе. Поэтому, при рисовании с натуры прежде всего следует пользоваться так называемой наблюдательной перспективой (глазомером), а знания основных законов линейной перспективы могут быть использованы при необходимости.

Незнание законов перспективы в работе над рисунком с натуры и без нее, как правило, приводит к явным и порой невероятно нелогичным нарушениям в рисунке. Речь пойдет о элементах наблюдательной перспективы. Рассмотрим основные правила этого зрительного явления.

Все наблюдаемые предметы и явления мира в силу особенности восприятия человеческого глаза предстают перед нами в измененном виде.

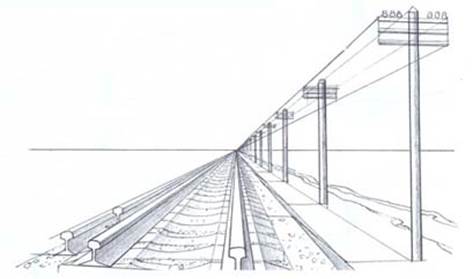

Любые предметы, независимо от формы, при подобном рассмотрении будут казаться измененными. Наиболее наглядно это можно наблюдать на примере железной дороги со столбами, стоящими вдоль нее (рис.10).

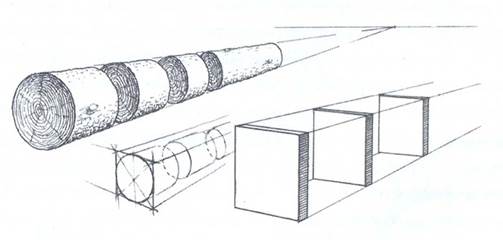

Железная дорога, по мере ее удаления, воспринимается нами в сокращенном виде, на линии горизонта сходится в точку или совсем исчезает. Так же и столбы, удаляясь, выглядят все меньше и меньше, постепенно исчезая из поля зрения. При этом мы знаем, что в действительности перед нами параллельные линии, которые никогда не сходятся. Аналогичному кажущемуся сокращению и изменению подлежит все, что мы видим в окружающем нас мире: предметы, вещи и явления. Если рассмотреть длинную доску, то по всей ее длине мы обнаружим кажущееся сокращение, причем сокращение формы доски видится по всему размеру сечения. Обратите внимание на столы, мебель, стулья. Все они подчинены одному закону, который называется перспективным сокращением форм в пространстве.

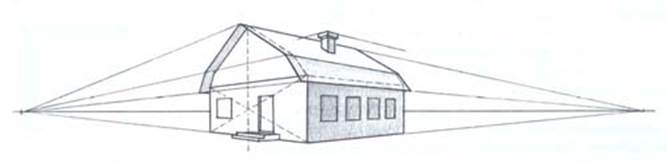

Рассматривая теорию линейной перспективы, мы ознакомимся с такими понятиями и терминами, как линия горизонта, линия схода, точка схода, картинная плоскость. На рис наглядно показаны приемы и правила изображения простых геометрических форм на плоскости в линейной перспективе.

Необходимо отметить одно важное правило: горизонтальные параллельные линии на картинной плоскости имеют одну точку схода на линии горизонта. При наблюдении вид предмета в значительной степени зависит от выбора точки зрения (слева, справа, сверху, снизу). Следовательно, значительную роль при наблюдении играет высота точки зрения - горизонт. Представим такую картину: море или степь, где горизонты четко разграничиваются, хотя это кажущаяся разграничительная линия моря и неба, земли и неба.

Горизонт легко определить при помощи воды, налитой в любой прозрачный сосуд. Здесь горизонтальная поверхность воды находится на уровне глаза и указывает высоту горизонта относительно окружающих предметов и явлений. Или, не менее удивительно и то, что линия горизонта все время находится на уровне глаза, в каком бы положении мы не оказались. Стоит нам сесть, встать, лечь, подняться на вершину, спуститься вниз и т.д. - всюду мы видим горизонт. Это значит, что горизонт меняет свое положение в зависимости от положения смотрящего. Словом, где глаза, там и горизонт.

Перспективный горизонт - это воображаемая горизонтальная линия, которую принято называть линией горизонта. Она играет основную роль в перспективном построении изображения. Чтобы получить правильное перспективное изображение формы предмета, рисовальщик должен установить линию горизонта и на ней определить точки схода.

При рисовании с натуры необходимо правильно определить угол наклона горизонтальных линий, направляющихся к линии горизонта. Лучше всего, чтобы предмет располагался ниже уровня глаз или, наоборот, выше, таким образом, чтобы луч зрения не был перпендикулярен ни к одной из его боковых граней.

Пропорции геометрических тел

На конкретных примерах рассмотрим пропорции отдельных геометрических тел, их соответствие друг другу и определенное отношение с целым.

На рис. изображены четыре цилиндра в отношениях 1:1,5; 1:1,7; 1:2; и 1:1,2. Проследите за соотношением основных характеристик предметов - их высоты и ширины. Как нам уже известно, зрение выявляет предметы по относительным размерным характеристикам: соразмерности и пропорции. Сравнивая их между собой, видно, что наиболее пропорциональными будут цилиндры 1:1,5 и 1:1,7 (если их рассматривать отдельно).

На рис. изображены четыре пирамиды, где пропорции каждой из пирамид составляют: 1:1,2; 1:1,7; 1:2; 1:1. Если цилиндры с отношениями 1:1,5 и 1:1,7 являются оптимальными, то пирамиды с таким отношением не соответствуют оптимальному размеру, так как каждый предмет соразмерен и пропорционален по-своему. В данном случае пирамиды с отношениями 1:1 и 1:1,2 выглядят наиболее привлекательными.
