Рисование призмы

Продолжая рассматривать принципы построения конструкции объемных тел, необходимо ознакомиться с изображением геометрических форм гранёных предметов (трехгранная и шестигранная призмы).

Трехгранная призма характеризуется шестью точками пространственных углов оснований и тремя линиями ребер. Ось призмы определяется линиями, проведенными от пространственных углов оснований перпендикулярно к ее противоположным сторонам. Из точек их пересечения проводят вертикальную линию, которая и будет осью призмы.

Большие трудности испытывают студенты при определении величин отрезков граней в перспективном ракурсе на основании призмы. Чтобы избежать ошибок, рекомендуется использовать дополнительную окружность (в плане, вид сверху), на которой, в соответствии с видимым положением предмета, точно определяются пространственные углы основания призмы. Таким образом, для правильного изображения призматических форм необходимо построить цилиндрическую схему с последующим построением в ней гранных форм.

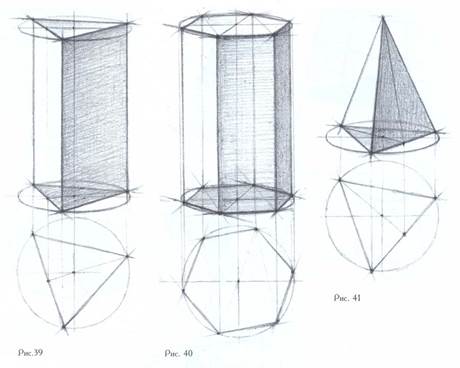

Построение трехгранной призмы следует начинать с проведения горизонтальной линии (она должна быть проведена строго горизонтально). Это дает возможность правильно определить положение поверхности оснований призмы по отношению к оси тела. После чего следует провести вертикальную осевую линию. Отмечая радиус основания, нарисовать окружность (эллипс) в перспективном ракурсе (рис.39). Для правильного определения пространственных точек углов основания на эллипсе необходимо над ним, в соответствии с радиусом эллипса, по одной оси нарисовать круг.

Рисуя его, проверить, насколько правильно он нарисован, так как на искаженном круге невозможно будет точно определить пространственные точки и величины отрезков граней. От того, как верно они определены на круге, во многом будет зависеть правильность изображения поверхности основания призмы и всего предмета в целом.

Точно определив на круге видимое положение точек пространственных углов основания призмы, перенесите их на эллипс. Для определения ее верхнего, основания следует повторить рисунок эллипса, после чего, соединяя вертикальными линиями ребер пространственные точки оснований, получают построение изображения трехгранной призмы. На перспективном изображении призмы окружность (эллипс) нижнего основания должна быть несколько шире верхней.

Производя построение предмета на плоскости, следует строго соблюдать пропорции и перспективу. Для большей выразительности ее объемно-пространственной характеристики следует выделить ближние края формы более контрастными линиями, ослабляя и смягчая их по мере удаления.

Шестигранная призма характеризуется двенадцатью точками пространственных углов основания и шестью линиями ребер. Ее ось определяется линиями, проведенными от противоположных пространственных углов основания, где точка их пересечения будет центром, через который проходит ось призмы. Для правильного определения ее пространственных углов, так же, как и при построении трехгранной призмы, необходимо начинать работу с построения эллипса и окружности под ним. В соответствии с видимым положением предмета при данной точке зрения следует правильно определить на окружности точки пространственных углов правильного шестигранника. Необходимо обратить внимание на поворот призмы, не следует рисовать шестигранную призму при симметричном расположении ее плоскостей. Поэтому при выборе места рисования нужно сесть так, чтобы предмет выглядел наиболее выразительно, объемно, как, например, показано на рис.40.

Перспективное построение шестигранной призмы производят тем же способом, как и при изображении трехгранной призмы. Сложность состоит в правильном определении с видимого положения перспективно сокращенных граней, их пропорциональных отношений. В этом случае также следует пользоваться вспомогательной окружностью в плане у нижнего основания призмы, как показано на рис.40.

Соединив линиями все точки на основаниях, приступают к проверке выполненных работ. Замеченные ошибки, не откладывая, исправляют. В целях достижения наибольшей выразительности изображения пространственной формы нужно ближние вертикальные и горизонтальные линии ребер усилить, а дальние - ослабить. При необходимости продолжения работы над рисунком следует избавиться от вспомогательных линий построения при помощи ластика.

Трехгранная пирамида (рис.41) характеризуется тремя точками пространственных углов основания, точкой вершины и шестью линиями ребер.

Для правильного изображения пирамиды рисунок следует начинать с построения ее основания, что аналогично построению призматической формы. Соединив точки пространственных углов основания линиями, необходимо найти конструктивную ось пирамиды и точку ее вершины.

Четырехгранная пирамида (рис.42), в отличие от трехгранной, характеризуется четырьмя точками пространственных углов основания, точкой вершины и восемью линиями ребер. Конструктивная ось пирамиды, аналогично трехгранной, определяется соединением линиями их противоположных пространственных углов. Из точки пересечения проводят вертикальную (осевую) линию, на которой должна быть обозначена точка вершины пирамиды.

При построении пирамиды в горизонтальном положении следует обратить внимание на положение оси пирамиды по отношению к центру ее основания (рис. 43). При этом плоскость основания пирамиды по отношению к ее конструктивной оси должна находиться строго под прямым углом, то есть перпендикулярно, независимо от положения предмета при данной точке зрения. Структура строения тела также остается неизменной.
