Теплоотдача при вынужденном движении теплоносителя

Продольное обтекание пластины. Если на всей пластине режим течения в пограничном слое ламинарный ( <5 10⁵), то

.

Если же Rе_Ж >>5 10⁵, т.е. почти на всей длине пластины режим течения жидкости в пограничном слое турбулент­ный, то

.

Поперечное обтекание одиночной трубы и пучка труб (рис. 2.5). При поперечном обтекании одиночной круглой трубы спокойным, нетурбулизированным потоком:

.

Коэффициент ε_φ учитывает угол меж­ду направлением течения потока и осью трубы. Параметры теплоносителя в формуле соответствуют условиям набегаю­щего потока, определяющим размером является наружный диаметр трубы.

Таблица 2.1. Зна­чения коэффициента С и показателя сте­пени n в зависимости от критерия Rе_Ж

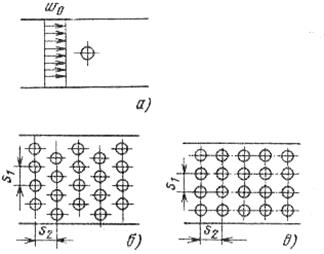

Рис. 2.5. Расположение труб при поперечном обтекании:

а – одиночной трубы; б – шахматный пучок; в – коридорный пучок.

Коэффициент теп­лоотдачи при поперечном обтекании та­ких пучков в интервале Rе_Ж = 10³-10⁵ можно рассчитывать по формуле:

.

Для шахтных пучков С = 0,41; n = 0,6, для коридорных С = 0,26; n = 0,65. Определяющим размером явля­ется наружный диаметр труб, определя­ющей температурой - среднее значение между температурами жидкости от пуч­ка и после него. Скорость ω_Ж рассчиты­вается как отношение объемного расхода теплоносителя при t_Ж к наиболее узкому сечению в пучке, ширина которого мень­ше ширины канала на значения произве­дения наружного диаметра труб на их число в одном ряду. Поправочный коэффициент ε_S учитывает влияние поперечного S₁ и продольного S₂ шагов. Для шахтного пучка ε_S = (S₁/S₂)^1/6 при S₁/S₂<2 и ε_S =1,12 при S₁/S₂=>2. Для коридорного пучка ε_S = (ε_S /d)^-0,15.

При прочих одинаковых условиях ко­эффициент теплоотдачи от труб шахтно­го пучка выше, чем от труб коридорного, вследствие большей турбулизации пото­ка в шахматном пучке.

Течение теплоносителя внутри труб.Зави­симость для расчета коэффициента теп­лоотдачи от стенки трубы к текущему в ней теплоносителю на участке стабили­зированного течения:

.

В формуле справедливой для наиболее распространенного турбулентного тече­ния при Rе_Ж =10⁴-5^.10⁶ и Рr = 0,6-2500, определяющим размером явля­ется внутренний диаметр трубы d. Если это не круглая труба, а канал произволь­ного сечения, то формула тоже применима, только определяющим раз­мером будет эквивалентный диаметр ка­нала d_ЭКВ = 4F/П, где F — площадь по­перечного сечения; П — внутренний пе­риметр этого сечения.

Определяющей температурой яв­ляется средняя между температурами теплоносителя на входе и выходе из тру­бы. По плотности ρ_Ж, соответствующей этой температуре, и массовому расходу рассчитывается средняя по сечению скорость потока ω_Ж= /( ρ_Ж F).

Для расчета среднего по всей длине трубы числа _Ж необходимо умножить Nu_Ж на поправочный коэффициент ε_l, учитывающий влияние на­чального участка, где коэффициент теп­лоотдачи выше. Для доста­точно длинных труб (l/d>=50) ε_l =1.
