Преобразование солнечной в электрический ток

К концу XX столетия человечество разработало и освоило ряд принципов преобразования тепловой энергии в электрическую энергию. Их можно условно разделить на машинные и безмашинные методы. Последние часто называют методами прямого преобразования энергии, поскольку в них отсутствует стадия преобразования тепловой энергии в механическую работу.Среди машинных преобразователей наиболее известны паро- и газотурбинные установки, в течение столетия работающие на всех наземных тепловых и атомных электростанциях. Пригодны они и для работы в космосе, но в этом случае необходим специальный теплообменник — излучатель, выполняющий роль конденсатора пара. При этом если в наземной паротурбинной установке теплота конденсации отводится циркулирующей водой, то в условиях космоса отвод тепла отработавшего в турбине пара или газа (если это газовая турбина) возможен только излучением. Поэтому энергоустановка должна быть замкнутой. Здесь солнечная радиация, собранная концентратором 1 на поверхности солнечного котла 2, нагревает рабочее тело — инертный газ до температур порядка 1200-1500 кельвинов и под давлением, создаваемым компрессором 3, подает горячий газ на лопатки газовой турбины 4, приводящей в действие электрогенератор переменного тока 5. Отработавший в турбине газ поступает сначала в регенератор 6, где подогревает рабочий газ после компрессора, облегчая тем самым работу основного нагревателя — солнечного котла, а затем охлаждается в холодильнике - излучателе 7. Как показали наземные испытания трехкиловаттной газотурбинной установки, проведенные в 1977 году на пятиметровом фацетном параболическом концентраторе в Физико-техническом институте АН Узбекистана, установки такого типа весьма маневренны, выход на номинальные обороты (36000 об/мин) занимал не более 1 мин с момента наведения солнечного пятна на полость цилиндрического котла. КПД этой установки составил 11%.

Может показаться, что для солнечных энергоустановок, использующих бесплатную энергию, величина КПД не столь существенна, как для традиционных тепловых машин на органическом топливе. Однако это не так, ибо размеры и вес наиболее громоздких и тяжелых частей солнечных космических энергоустановок — концентратора и холодильника - излучателя – зависят, прежде всего, от КПД установки.

Возможно создание энергоустановки с паротурбинным преобразователем.

Здесь собранная концентратором 1 солнечная энергия нагревает в солнечном котле 2 рабочую жидкость, переходящую в насыщенный, а затем и в перегретый пар, который расширяется в турбине 4, соединяющей с электрогенератором 5. После конденсации в холодильнике-излучателе 7 отработавшего в турбине пара его конденсат, сжимаемый насосом 8, вновь поступает в котел. Поскольку подвод и отвод тепла в этой установке осуществляются изотермически, средние температуры подвода и отвода оказываются выше, чем в газотурбинной установке (при одинаковых температурах подвода тепла), а удельные площади излучателя и концентратора могут оказаться меньше, чем в ЗГТУ.

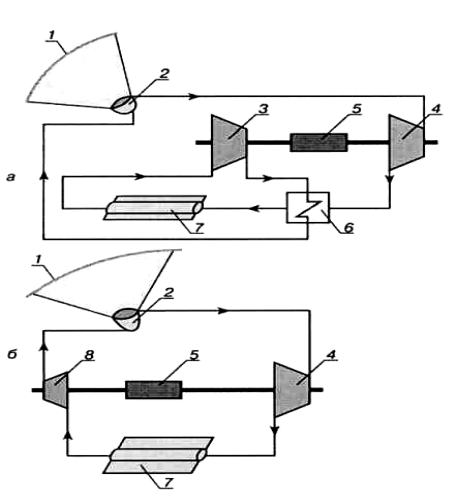

Рисунок 8.3.1. Принципиальные схемы солнечной газотурбинной (а) и паротурбинной (б) энергоустановок



Общим же недостатком всех машинных преобразователей является наличие в них вращающихся частей, что создает проблемы с поддержанием неизменной ориентации станции. Кроме того, из-за использования в качестве рабочего тела газа или пара необходима специальная защита излучателя от пробоя метеоритами.
