Индикаторные диаграммы ДВС.

Исследование работы реального поршневого двигателя целесообразно производить по диаграмме, в которой дается изменение давления в цилиндре в зависимости от положения поршня за весь

цикл. Такую диаграмму, снятую с помощью специального прибора индикатора, называют индикаторной диаграммой. Площадь замкнутой фигуры индикаторной диаграммы изображает в определенном масштабе индикаторную работу газа за один цикл.

Рис. 7.6.1

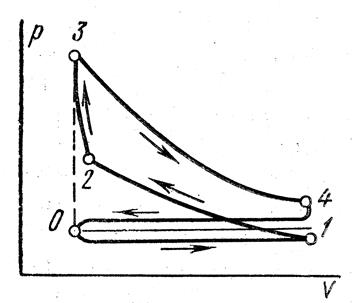

На рис. 7.6.1 изображена индикаторная диаграмма двигателя, работающего с быстрым сгоранием топлива при постоянном объеме. В качестве горючего для этих двигателей применяют легкое топливо бензин, светильный или генераторный газ, спирты и др.

При ходе поршня из левого мертвого положения в крайнее правое через всасывающий клапан засасывается горючая смесь, состоящая из паров и мелких частиц топлива и воздуха. Этот процесс изображается на диаграмме кривой 0-1, которая называется линией всасывания. Очевидно, линия 0-1 не является термодинамическим процессом, так как в нем основные параметры не изменяются, а изменяются только масса и объем смеси в цилиндре. При обратном движении поршня всасывающий клапан закрывается, происходит сжатие горючей смеси. Процесс сжатия на диаграмме изображается кривой 1-2, которая называется линией сжатия. В точке 2, когда поршень еще немного не дошел до левого мертвого положения, происходит воспламенение горючей смеси от электрической искры. Сгорание горючей смеси происходит почти мгновенно, т. е. практически при постоянном объеме. Этот процесс на диаграмме изображается кривой 2-3. В результате сгорания топлива температура газа резко возрастает и давление увеличивается (точка 3). Затем продукты горения расширяются. Поршень перемещается в правое мертвое положение, и газы совершают полезную работу. На индикаторной диаграмме процесс расширения изображается кривой 3-4, называемой линией расширения. В точке 4 открывается выхлопной клапан, и давление в цилиндре падает почти до наружного давления. При дальнейшем движении поршня справа налево из цилиндра удаляются продукты сгорания через выхлопной клапан при давлении, несколько превышающем атмосферное давление. Этот процесс изображается на диаграмме кривой 4-0 и называется линией выхлопа.

Рассмотренный рабочий процесс совершается за четыре хода поршня (такта) или за два оборота вала. Такие двигатели называются четырехтактными.

Из описания работы процесса реального двигателя внутреннего сгорания с быстрым сгоранием топлива при постоянном объеме видно, что он не является замкнутым. В нем имеются все признаки необратимых процессов: трение, химические реакции в рабочем теле, конечные скорости поршня, теплообмен при конечной разности температур и т. д.

Рассмотрим идеальный термодинамический цикл двигателя с изохорным подводом количества теплоты (v=соnst), состоящий из двух изохор и двух адиабат.

На рис. 70.2 и 70.3 представлен цикл в - и – диаграммах, который осуществляется следующим образом.

Идеальный газ с начальными параметрами и сжимается по адиабате 1-2 до точки 2. По изохоре 2-3 рабочему телу сообщается количество теплоты . От точки 3 рабочее тело расширяется по адиабате 3-4. Наконец, по изохоре 4-1 рабочее тело возвращается в первоначальное состояние, при этом отводится количество теплоты в теплоприемник. Характеристиками цикла являются степень сжатия и степень повышения давления .

Определяем термический КПД этого цикла, полагая, что теплоемкость и величина постоянны:

Количество подведенной теплоты , а количество отведенной теплоты .

Тогда термический КПД цикла

Рис. 7.6.2 Рис. 7.6.3

Термический КПД цикла с подводом количества теплоты при постоянном объеме

. (7.6.1) (17:1)

Из уравнения (70.1) следует, что термический КПД такого цикла зависит от степени сжатия и показателя адиабаты или от природы рабочего тела. КПД увеличивается с возрастанием и . От степени повышения давления , термический КПД не зависит.

С учетом – диаграммы (рис. 70.3) КПД определяем из соотношения площадей:

= (пл. 6235—пл. 6145)/пл. 6235 = пл. 1234/пл. 6235.

Очень наглядно можно проиллюстрировать зависимость КПД от увеличения на – диаграмме (рис. 7.70.3).

При равенстве площадей подведенного количества теплоты в двух циклах (пл. 67810=пл. 6235), но при разных степенях сжатия КПД будет больше у цикла с большей степенью сжатия, так как в теплоприемник отводится меньшее количество теплоты, т. е. пл. 61910<пл. 6145.

Однако увеличение степени сжатия ограничивается возможностью преждевременного самовоспламенения горючей смеси, нарушающего нормальную работу двигателя. Кроме того, при высоких степенях сжатия скорость сгорания смеси резко возрастает, что может вызвать детонацию (взрывное горение), которая резко снижает экономичность двигателя и может привести к поломке его деталей. Поэтому для каждого топлива должна применяться определенная оптимальная степень сжатия. В зависимости от рода топлива степень сжатия в изучаемых двигателях изменяется от 4 до 9.

Таким образом, исследования показывают, что в двигателях внутреннего сгорания с подводом количества теплоты при постоянном объеме нельзя применять высокие степени сжатия. В связи с этим рассматриваемые двигатели имеют относительно низкие КПД.

Теоретическая полезная удельная работа рабочего тела зависит от взаимного расположения процессов расширения и сжатия рабочего тела. Увеличение средней разности давлений между линиями расширения и сжатия позволяет уменьшить размеры цилиндра двигателя. Если обозначить среднее давление через то теоретическая полезная удельная работа рабочего тела составит

Давление называют средним индикаторным давлением (или средним цикловым давлением), т. е. это условное постоянное давление, под действием которого поршень в течение одного хода совершает работу, равную работе всего теоретического цикла.

Цикл с подводом количества теплоты в процессе

Изучение циклов с подводом количества теплоты при постоянном объеме показало, что для повышения экономичности двигателя, работающего по этому циклу, необходимо применять высокие степени сжатия. Но это увеличение ограничивается температурой самовоспламенения горючей смеси. Если же производить раздельное сжатие воздуха и топлива, то это ограничение отпадает. Воздух при большом сжатии имеет настолько высокую температуру, что подаваемое в цилиндр топливо самовоспламеняется без всяких специальных запальных приспособлений. И наконец, раздельное сжатие воздуха и топлива позволяет использовать любое жидкое тяжелое и дешевое топливо – нефть, мазут, смолы, каменноугольные масла и пр.

Такими высокими достоинствами обладают двигатели, работающие с постепенным сгоранием топлива при постоянном давлении. В них воздух сжимается в цилиндре двигателя, а жидкое топливо распыляется сжатым воздухом от компрессора. Раздельное сжатие позволяет применять высокие степени сжатия (до ) и исключает преждевременное самовоспламенение топлива. Процесс горения топлива при постоянном давлении обеспечивается соответствующей регулировкой топливной форсунки. Создание такого двигателя связывают с именем немецкого инженера Дизеля, впервые разработавшего конструкцию подобного двигателя.

Рассмотрим идеальный цикл двигателя с постепенным сгоранием топлива при постоянном давлении, т. е. цикл с подводом количества теплоты при постоянном давлении. На рис. 70.4 и 70.5 изображен этот цикл в и диаграммах. Осуществляется он следующим образом. Газообразное рабочее тело с начальными параметрами , , сжимается по адиабате 1-2; затем телу по изобаре 2-3 сообщается некоторое количество теплоты . От точки 3 рабочее тело расширяется по адиабате 3-4. И наконец, по изохоре 4-1 рабочее тело возвращается в первоначальное состояние, при этом в теплоприемник отводится теплота .

Характеристиками цикла являются степень сжатия и степень предварительного расширения .

Определим термический КПД цикла, полагая, что теплоемкости и и их отношение постоянны:

Количество подведенной теплоты

количество отведенной теплоты

Термический КПД цикла

Рис. 7.6.4 Рис. 7.6.5

Среднее индикаторное давление в цикле с подводом теплоты при определяется из формулы

Среднее индикаторное давление увеличивается с возрастанием и .

Цикл с подводом количества теплоты в процессе при и , или цикл со смешанным подводом количества теплоты.

Двигатели с постепенным сгоранием топлива при имеют некоторые недостатки. Одним из них является наличие компрессора, применяемого для подачи топлива, на работу которого расходуется 6–10% от общей мощности двигателя, что усложняет конструкцию и уменьшает экономичность двигателя. Кроме того, необходимо иметь сложные устройства насоса, форсунки и т. д.

Стремление упростить и улучшить работу таких двигателей привело к созданию бескомпрессорных двигателей, в которых топливо механически распыляется при давлениях 50–70 МПа. Проект бескомпрессорного двигателя высокого сжатия со смешанным подводом количества теплоты разработал русский инженер Г. В. Тринклер. Этот двигатель лишен недостатков обоих разобранных типов двигателей. Жидкое топливо топливным насосом подается через топливную форсунку в головку цилиндра в виде мельчайших капелек. Попадая в нагретый воздух, топливо самовоспламеняется и горит в течение всего периода, пока открыта форсунка: вначале при постоянное объеме, а затем при постоянном давлении.

Идеальный цикл двигателя со смешанным подводом количества теплоты изображен в – и – диаграммах на рис. 70.6 и 70.7.

Рис. 7.6.6 Рис. 7.6.7

Рабочее тело с параметрами , , сжимается по адиабате 1-2 до точки 2. По изохоре 2-3 к рабочему телу подводится первая

доля теплоты . По изобаре 3-4 подводится вторая доля теплоты .

От точки 4 рабочее тело расширяется по адиабате 4-5. И наконец, по изохоре 5-1 рабочее тело возвращается в первоначальное состояние – в точку 1, при этом отводится теплота в теплоприемник. Характеристиками цикла являются степень сжатия , степень повышения давления и степень предварительного расширения .
