Характеристика центробежного насоса. Характеристикой центробежного насоса называют график, выражающий зависимость напора , м, потребляемой мощности

Характеристикой центробежного насоса называют график, выражающий зависимость напора , м, потребляемой мощности _, кВт, коэффи-циента полезного действия и допустимой вакуумметрической высоты всасывания (или допустимого кавитационного запаса ), м, от подачи при постоянной частоте вращения и определенной форме и размерах проточной части рабочего колеса.

Для центробежных насосов различают теоретические и эксперимен-тальные характеристики.

Т е о р е т и ч е с к и е х а р а к т е р и с т и к и определяют, пользуясь основными уравнениями центробежного насоса, в которые вводят поправки на реальные условия работы насоса. В реальных условиях на работу насоса влияет много различных факторов, которые не всегда возможно учесть, поэтому такие характеристики имеют некоторые неточности и ими практически не пользуются.

Э к с п е р и м е н т а л ь н ы е х а р а к т е р и с т к и строят по результатам испытаний насосов на заводских стендах, они отражают истинные зависимости между параметрами насоса.

На рис. 1.7 приведена характеристика насоса Д1600 – 90 при частоте вращения рабочего колеса = 1450 мин^-1. На характеристике сплошными линиями нанесены зависимости, отнесенные к нормальному (максималь-ному) диаметру колеса, пунктирными – к обточенному. Волнистыми линиями на кривых указаны границы рекомендуемого применения насоса, когда снижение КПД против не превышает 5…8%.

Характеристики, полученные в результате испытаний заносят в спе-циальные каталоги, которыми пользуются для подбора насосов при проектировании и эксплуатации насосных станций.

Характеристики одного и того же насоса зависят от частоты вращения рабочего колеса. Поэтому в эксплуатационных расчетах, помимо частных характеристик, используются совмещенные характеристики напоров, мощностей и КПД для различных частот вращения. Такие характеристики называются у н и в е р с а л ь н ы м и , которые позволяют судить о , , и насоса при всех практически возможных частотах вращение рабочего колеса.

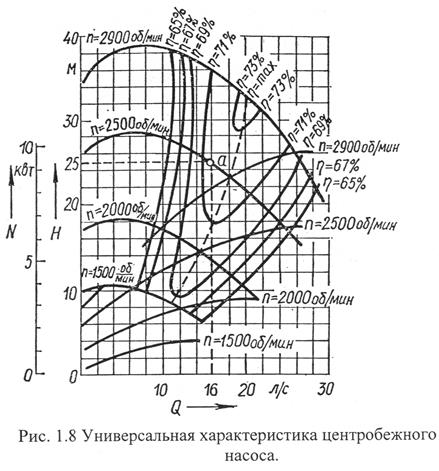

Образец универсальной характеристики одного из центробежных насосов приведен на рис. 1.8.
