Принцип действия АВ.

1. При перегрузкахв защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления. Выдержка времени отключения уменьшается с ростом тока. Время срабатывания может быть от нескольких секунд до часа. Минимальный ток срабатывания теплового расцепителя составляет 1,13-1,45 от номинального тока автомата (т.е. тепловой расцепитель начинает срабатывать при превышении номинального тока на 13-45%).



2. При коротком замыкании в защищаемой цепи ток, протекающий через электромагнитную катушку автоматического выключателя, многократно возрастает, соответственно возрастает магнитное поле, которое перемещает сердечник соленоида, переключающий рычаг свободного расцепления и размыкает силовые контакты автоматического выключателя (т.е. подвижный и неподвижный контакты). Линия размыкается, позволяя снять с аварийной цепи питание и защитить от возгорания и разрушения сам автомат, электропроводку и замкнувший электроприбор.

Электромагнитный расцепитель срабатывает практически мгновенно (около 0,02с), в отличие от теплового, но при значительно больших значениях тока (от 3-х и более значений номинального тока), поэтому электропроводка не успевает нагреться до температуры плавления изоляции.

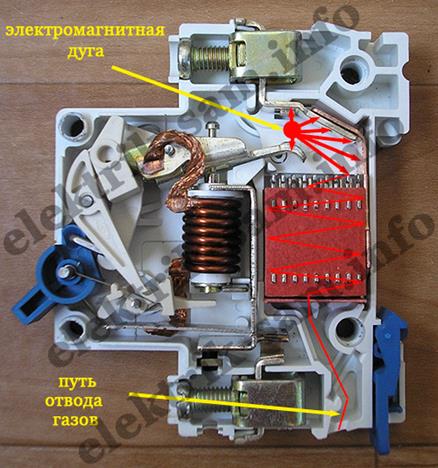

При размыкании контактов цепи, когда в ней проходит электрический ток, возникает электрическая дуга, и чем больше ток в цепи — тем дуга мощнее. Электрическая дуга вызывает эррозию и разрушение контактов. Чтобы защитить контакты автоматического выключателя от ее разрушающего действия, дуга, возникающая в момент размыкания контактов, направляется в дугогасительную камеру (состоящую из параллельных пластин), где она дробится, затухает, охлаждается и исчезает. При горении дуги образуются газы, они отводятся наружу из корпуса автомата через специальное отверстие.



В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

При перегрузках и токах короткого замыкания отключение автоматического выключателя производится независимо от того, удерживается рукоятка управления во включенном положении или нет. Время срабатывания автоматического выключателя не более 0,02 сек.

Итак

- автоматический выключатель позволяет коммутировать цепь (переводя рычаг управления вверх – автомат подключается к цепи; переводя рычаг вниз – автомат отключает питающую линию от цепи нагрузки);

- имеет встроенный тепловой расцепитель, который защищает линию нагрузки от токов перегрузки, он инерционен и срабатывает через некоторое время;

- имеет встроенный электромагнитный расцепитель, защищающий линию нагрузки от больших токов короткого замыкания и срабатывает почти мгновенно;

- содержит дугогасящую камеру, которая защищает силовые контакты от разрушительного действия электромагнитной дуги.
