Конструктивные особенности АВ.

состоит из следующих частей:

- механизм управления;

- электромагнитный и тепловой расцепители;

- дугогасительная камера .

Автоматические выключатели имеют два типа защиты: динамическую (выполнена на электромагнитной катушке), предназначенную для защиты от токов короткого замыкания и тепловую (выполнена на биметаллической пластине), предназначенную для защиты от длительных токовых перегрузок. Контактная система состоит из неподвижных контактов, закрепленных на корпусе, и подвижных контактов, шарнирно насаженных на полуоси рычага механизма управления, и обеспечивает, как правило, одинарный разрыв цепи. Дугогасительное устройство устанавливается в каждом полюсе выключателя и предназначается для локализации электрической дуги в ограниченном объеме. Комбинированые зажимы из посеребренной меди и анодированной стали обеспечивают надежный контакт с медными и алюминиевыми проводниками сечением от 1 до 25 кв. мм.

Корпус автоматического выключателя изготавливается из диэлектрического материала. На передней панели нанесена торговая марка (брэнд) производителя, каталожный номер. Основные характеристики — номинал (номинальный ток, Ампер) и время токовая характеристика.

Также на передней поверхности указываются и другие параметры автоматического выключателя, о которых речь пойдет в отдельной статье.

На задней части имеется специальное крепление для монтажа на DIN-рейку и крепления на ней с помощью специальной защелки.

DIN-рейка — это металлическая рейка специальной формы, шириной 35 мм, предназначенная для крепления модульных устройств (автоматов, УЗО, различных реле, пускателей, клеммников и т.д.; выпускаются счетчики электроэнергии специально для установки на DIN-рейку). Для монтажа на рейку необходимо завести корпус автомата за верхнюю часть DIN-рейки и нажать на нижнюю часть автомата, чтобы фиксатор защелкнулся. Для снятия с DIN-рейки необходимо поддеть снизу фиксатор защелки и снять автомат.

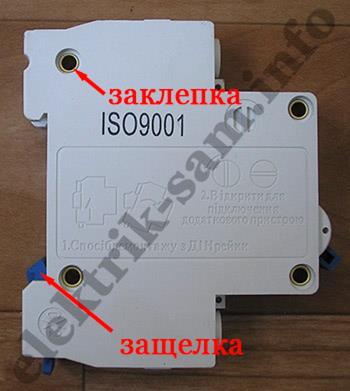

Корпус автоматического выключателя состоит из двух половинок, соединенных четырьмя заклепками. Чтобы разобрать корпус, необходимо высверлить заклепки и снять одну из половинок корпуса.

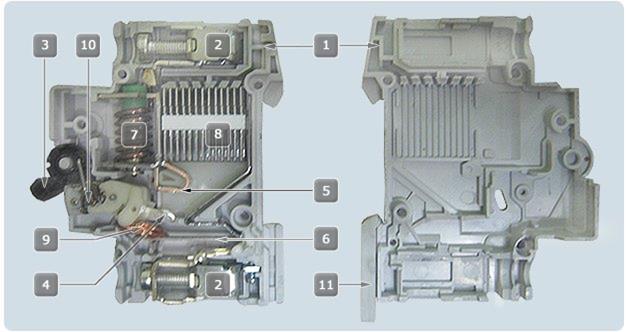

В результате получаем доступ к внутреннему механизму автоматического выключателя.

1 - корпус;

2 - винтовые зажимы для проводов;

3 - рукоять (рычаг управления);

4 - подвижный контакт;

5 - неподвижный контакт;

6 - биметаллическая пластина теплового расцепления;

7 - катушка соленоида мгновенного расцепления;

8 - камера гашения дуги;

9 - гибкая связь с биметаллической пластиной;

10 - узел расцепления;

11 - фиксатор автомата на DIN-рейке.

Еще один критерий, по которому классифицируются автоматические выключатели –тип расцепителя:

• электромагнитный;

• тепловой;

• комбинированный;

• полупроводниковый.

Автоматические выключатели выпускаются в одно-, двух-, трех- и четырехполюсном исполнении:

-Двухполюсные автоматические выключатели общего применения служат для защиты силовых, осветительных и других электроустановок. Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели двухполюсного исполнения применяются, как правило, в цепях постоянного тока до 63 А. Крепление на колодке, рейке или панели.

-Трехполюсные (трехфазные) автоматические выключатели общего применения служат для защиты силовых, осветительных и других электроустановок, а также электродвигателей от аварийных режимов, коротких замыканий, перегрузок по току и понижения напряжения. Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели трехполюсного исполнения применяются в цепях переменного тока с трехфазной нагрузкой (например, асинхронный двигатель с короткозамкнутым ротором). Расцепители могут встраиваться в один, два или три полюса в зависимости от типа исполнения автомата.

-Четырехполюсные автоматические выключатели общего применения служат для защиты силовых, осветительных и других электроустановок, а также электродвигателей от аварийных режимов, коротких замыканий и перегрузок по току. Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели четырехполюсного исполнения применяются в цепях переменного тока с трехфазной нагрузкой (например, асинхронный двигатель с короткозамкнутым ротором). Расцепители могут встраиваться в один, два или три полюса в зависимости от типа исполнения автомата.
