Классическая модель Эберса - Молла

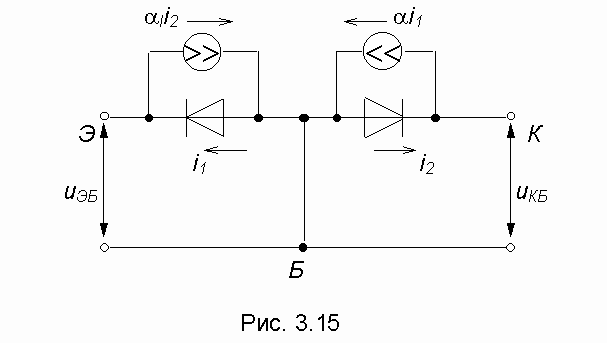

Классическая модель Эберса - Молла базируется на эквивалентной схеме, изображенной на рис. 3.15. От передаточной модели классическая отличается тем, что составляющие токов транзистора сгруппированы иначе. Переходы транзистора представлены изолированными диодами, токи которых i ₁ и i ₂ определяются напряжениями u _эп и u _кп соответственно:
, (3.21)

где и . (3.22)

Тепловые токи I_ЭБК и I_КБК имеют следующий смысл:

• I_ЭБК - это тепловой ток эмиттера в схеме с общей базой при u_КП = 0 ( замыкании выводов коллектора и базы).
• I_КБК - тепловой ток коллектора в схеме с ОБ при u_ЭП=0.

Формально тепловые токи соответствуют токам переходов при обратных напряжениях, много больших u _т. Однако реально измеряемые обратные токи переходов транзистора окажутся гораздо больше за счет токов генерации в переходах и токов утечки. (Аналогичная ситуация рассматривалась при анализе p-n-перехода). Поэтому определить значения тепловых токов транзистора можно только по результатам измерений при прямых напряжениях на переходах. Взаимодействие переходов отражено путем введения в эквивалентную схему генераторов тока a i₁ и a _I i₂ .

Соответственно токи в цепях каждого электрода можно рассчитать по формулам: . (3.23)

Классическая модель менее удобна для расчетов, чем передаточная, но широко используется для объяснения работы транзистора.
