ВАХ реального p-n-перехода

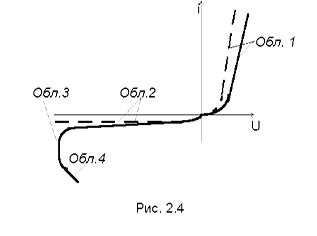

На рис.2.4 приведена вольтамперная характеристика реального p-n- перехода, здесь же пунктиром показана характеристика идеального p-n-перехода. Рассмотрим основные причины, приводящие к отличию характеристик.

При прямом напряжении на p-n- переходе (область 1 ) отклонение реальной характеристики от идеальной связано с конечным ( не нулевым) сопротивлением слаболегированной области базы (rБ'). Часть внешнего напряжения U падает на объемном сопротивлении базы rБ', поэтому напряжение на p-n-переходе уменьшается до величины Upn=U-i rБ'. С учетом сопротивления базы, прямой ток реального p-n-перехода описывается уравнением:

. (2.7)

Таким образом, при одинаковой величине поданного напряжения ток реального p-n-перехода будет меньше, чем идеального.

При обратном напряжении обратный ток реального перехода оказывается больше чем ток идеального перехода, и, кроме того, величина обратного тока зависит от обратного напряжения (область 2 на рис. 2.4). Причиной этого отличия является то, что при выводе выражения (2.5) нами не учитывалась тепловая генерация в области объемного заряда. Вследствие малой концентрации носителей заряда в p-n-переходе скорость генерации пар носителей зарядов в этой области преобладает над скоростью рекомбинации; любая пара носителей заряда, генерируемая в этой области, разделяется полем перехода, а , следовательно, к тепловому току добавляется генерационная составляющая.



При обратном напряжении обратный ток реального перехода оказывается больше, чем ток идеального перехода, а, кроме того, величина обратного тока зависит от обратного напряжения (область 2 на рис. 2.4). Причиной этого отличия является то, что при выводе выражения (2.5) нами не учитывалась тепловая генерация в области объемного заряда. Вследствие малой концентрации носителей заряда в p-n-переходе, скорость генерации пар носителей заряда в этой области преобладает над скоростью рекомбинации; любая пара носителей заряда, генерируемая в этой области, разделяется полем перехода, а следовательно, к тепловому току добавляется генерационная составляющая ( Рис. 2.5).

Величина тока генерации пропорциональна ширине p-n- перехода, а следовательно, зависит от приложенного обратного напряжения. Для германиевых p-n-переходов обе составляющие обратного тока одного порядка; для кремниевых p-n-переходов ток генерации на несколько порядков может превышать тепловой ток.

При достаточно больших обратных напряжениях (область 3 на рис. 2.4) в p-n-переходе может произойти пробой. Пробоем называется неограниченное увеличение тока при постоянном или даже уменьшающемся напряжении на p-n-переходе.

Различают три вида пробоя: лавинный, туннельный, тепловой.

Лавинный пробой ( область 3, рис. 2.4) связан с возникновением ударной ионизации атомов полупроводника в области объемного заряда при высокой напряженности электрического поля . При больших обратных напряжениях процесс ударной ионизации лавинообразно нарастает, что приводит к увеличению обратного тока.

Туннельный пробой связан с туннельными переходами электронов сквозь узкий и высокий потенциальный барьер. Такой пробой возникает в p-n-переходах на базе сильнолегированных областей n- и p-типа.

Лавинный и туннельный пробои обратимы, то есть при включении в цепь p-n-перехода ограничивающего ток сопротивления эти виды пробоя не приводят к разрушению p-n-перехода.

Тепловой пробой ( область 4, рис. 2.4) наступает при условии, когда выделяемая в p-n-переходе мощность РВЫД. оказывается больше, чем отводимая. В этом случае температура p-n-перехода лавинообразно возрастает, что в конечном счете приводит к необратимому разрушению p-n-перехода. Чтобы предотвратить тепловой пробой, необходимо улучшать теплоотвод от p-n-перехода.
