Характеристика магнитных свойств ферромагнитных материалов

Ферромагнитные материалы характеризуют зависимостью магнитной индукции от напряженности магнитного поля:

.

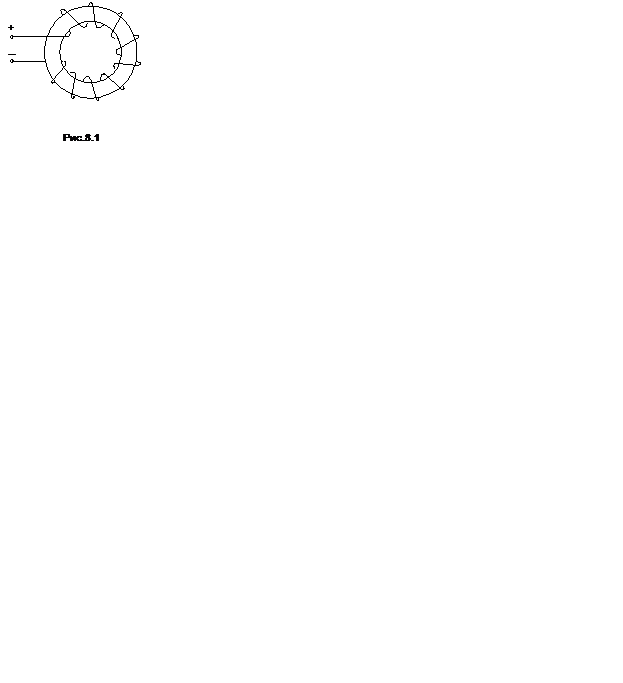

Эта зависимость устанавливается опытным путем. На рис. 8.1. приведено ферромагнитное кольцо с обмоткой в виде витков провода. Если увеличивать

ток в витках, то Н и В будут возрастать от нулевых значений по кривой начальной намагниченности (рис.8.2). Участок «оа» кривой есть начальная область, «аб» - область интенсивного намагничивания, «бв» - колено кривой, «вг» - участок насыщения, на котором намагниченность постоянная.

Отношение есть абсолютная магнитная проницаемость, причем

,

где - относительная магнитная проницаемость.

Относительная магнитная проницаемость зависит от Н и может изменяться от единиц до десятков тысяч. Она показывает, во сколько раз магнитная проницаемость материала больше магнитной проницаемости вакуума.

Намагничивание сопровождается отставанием изменения от . Это обусловлено внутренним трением между границами областей самопроизвольного намагничивания и потерей энергии. Поэтому при циклическом изменении Н зависимость В=f(H) приобретает вид петли гистерезиса (рис.8.3). На рисунке В_r - остаточная намагниченность, Н_С- коэрцитивная сила. Площадь петли гистерезиса пропорциональна энергии, выделяющейся в единице объема ферромагнитного материала за один цикл перемагничивания.

Ферромагнитные материалы бывают магнитотвердые и магнитомягкие. Магнитомягкие используются для изготовления магнитопроводов. К таким материалам относятся:

-технически чистое железо,

-листовая электротехническая сталь (железокремнистая),

-железоникелевые стали (пермаллой).

Кривые намагничивания этих материалов приведены на рис.8.4.

График кривой намагничивания используется для выбора материалов при расчете электромагнитных устройств.
